LG CB910彩色显示器微处理器电路分析

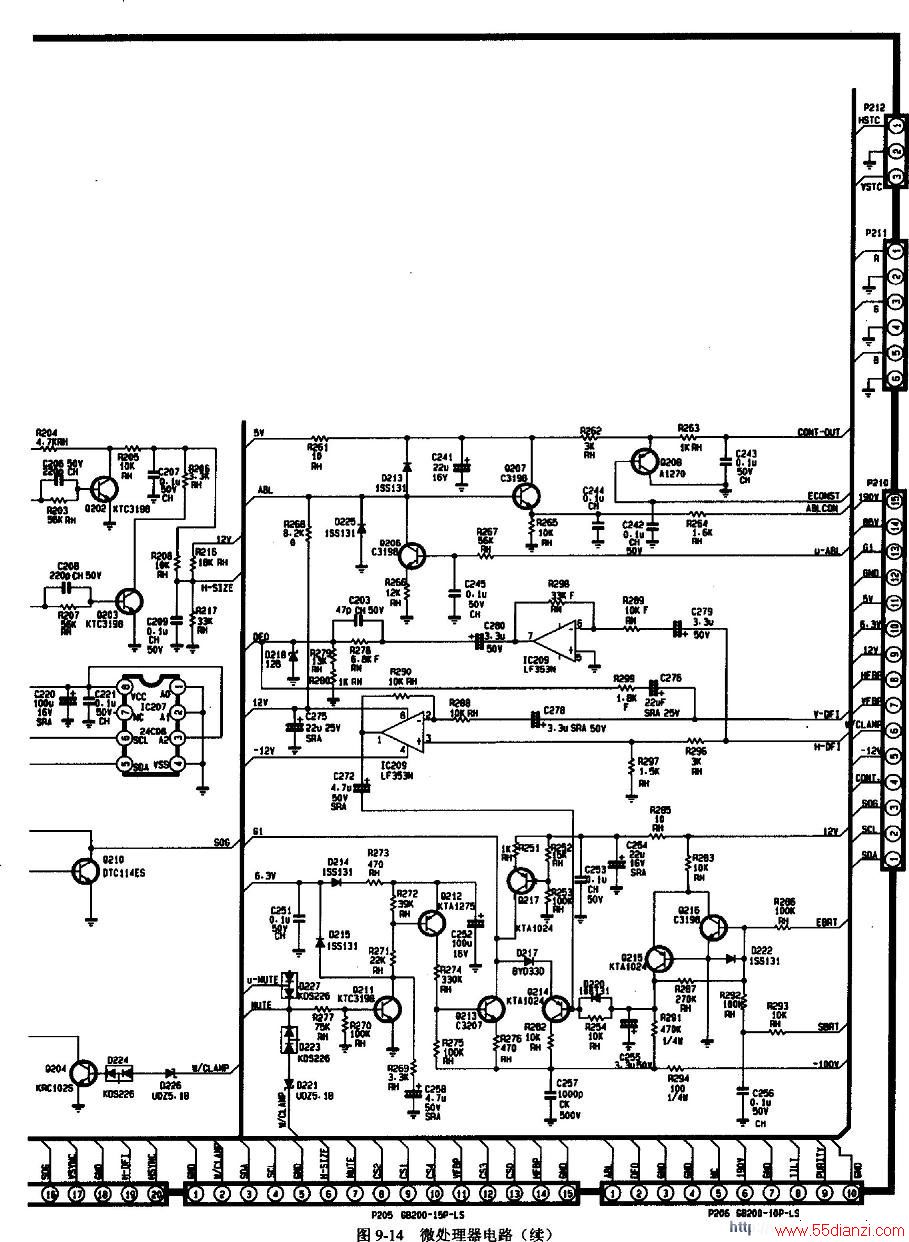

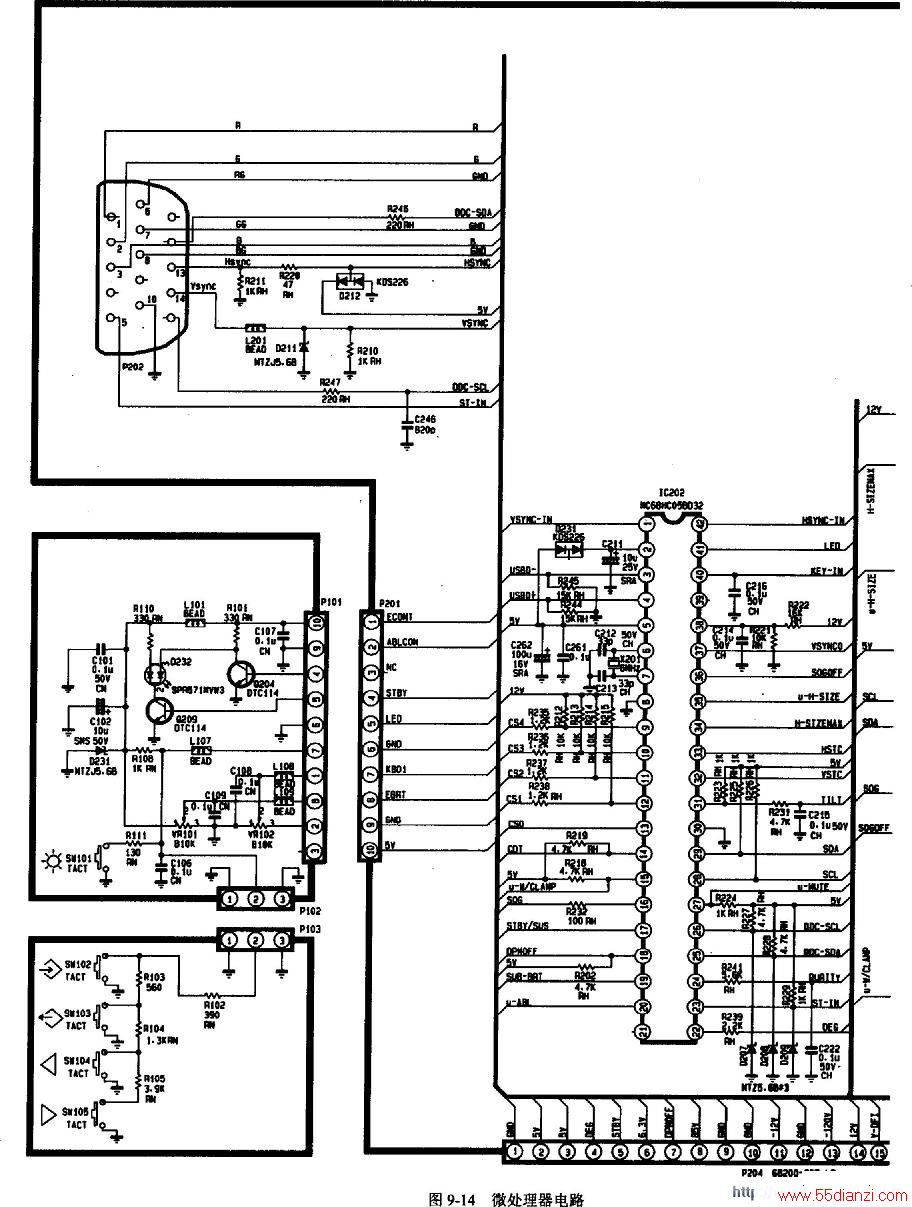

　　微处理器电路以微处理器IC202 （MC68HC05BD32）和存储器IC207 （24C08）为核心构成。有关电路如图9-14所示。微处理器MC68HC05BD32引脚功能如表9-11所示。

引脚号 引脚名 功能 1 VSYNC 场同步信号输入 2 VDD 5V电源 3 USBD- USB数据 4 USBD+ USB数据 5 RESET 复位 6 OSC 晶体 7 OSC 晶体 8 GND 地线 9 CS4 模式切换（S校正电容切换）控制信号CS4 10 CS3 模式切换(S校正电容切换)控制信号CS3 11 CS2 模式切换（S校正电容切换）控制信号CS2 12 CSI 模式切换(s校正电容切换)控制信号CS1 13 cs0 模式切换(s校正电容切换)控制信号CS0 14 COT 对比度控制 15 U-W/CLAMP 消隐，钳位脉冲 16 SOG 绿信号上的同步信号输入 17 STBY/SUS 待机／挂起控制 18 DPMOFF 显示器电源管理OFF控制信号 19 SUB-BRT 副亮度控制 20 U-ABL ABL控制 21 NC 空 22 DEG 消磁控制 23 ST-IN 联机检测控制输入 24 PURITY 色纯控制 25 DDC-SDA DDC（即插即用显示数据通道）IIC总线串行数据 26 DDC-SCL DDC（即插即用显示数据通道）IIC总线串行时钟 27 U-MUTE 视频静噪 28 SCL IIC总线串行时钟 29 SDA IIC总线串行数据 30 GND 地线 31 TILT 倾斜控制（旋转控制） 32 VSTC 垂直会聚控制 33 HSTC 水平会聚控制 34 H-SIZEMAX 最大行幅控制 35 H-SIZE 行幅控制 36 SOGOFF SOG（绿信号上的同步信号）关断 37 VSYNCO 场输出输出 38     39 NC 空脚 40 KEY-IN 键输入 41 LED 指示光敏二极管控制 42 HSYNC-IN 行同步信号输入

　　一、微处理器的工作条件
　　
　　微处理器MC68HC05BD32要正常工作，必须具备以下三个条件：一是5V供电电压；二是复位信号；三是振荡信号。

　　1.供电电路
　　
　　由副开关电源产生的5V电压，经C211滤波后，直接加到微处理器MC68HC05BD32供电端2脚。为微处理器提供工作所需的电压。

　　2.时钟振荡电路
　　
　　微处理器的一切工作都是在时钟脉冲作用下完成的，如存／取数据，模拟量存储等操作。只有通过时钟脉冲的作用，才能使得微处理器的工作井然有序。否则，微处理器不能正常工作。

　　微处理器MC68HC05BD32时钟振荡器端子6、7脚内部电路与晶体X201以及电容C212、C213产生时钟脉冲信号。时钟信号再经分频器分频后获得时钟信号，作为微处理器电路正常工作的时钟信号。

　　3.复位电路
　　
　　复位电路的作用就是使微处理器在获得供电的瞬间由初始状态开始工作。开机瞬间，5V电压对C262充电。在C262充电期间，为微处理器MC68HC05BD32复位端子5脚提供一个低电平的复位信号，当C262两端的充电电压达到5V后，MC68HC05BD32进入正常工作状态。

　　二、同步信号处理电路
　　　　
　　主机显示卡送来的行／场同步信号经反相器缓冲后，送到MC68HC05BD32的42、1脚，MC68HC05BD32根据输入行／场同步脉冲，识别出当前的显示模式，同时通过总线、模拟量和开关量控制电路，对整机进行控制。

      三、IIC总线控制电路
　　
　　MC68HC05BD32的IIC总线有4个引脚：25脚（DDC-SDA）、26脚（DDC-SCL）专门用来与计算机主机显示卡进行数据交换，以实现即插即用功能；29脚（SDA）、28脚（SCL）用来控制行／场扫描芯片IC701（μPC1884）、视频放大处理电路IC302 （M52743）、OSD处理芯片IC301 （LSC4515）和存储器IC207 （24C08）。

　　四、脱机检测电路
　　
　　脱机状态是由MC68HC05BD32的23脚（ST-IN）进行检测的，当彩色显示器脱机时，MC68HC05BD32的23脚由于未与主机相连而处于悬空状态，由上拉电阻R229将其电平拉高，其电压为5V，经MC68HC05BD32检测后，通过节能控制电路，控制电源电路输出彩色显示器所需工作电压，此时，MC68HC05BD32通过I2C总线控制OSD电路工作，在屏幕上显示无信号输入字符，表明显示器处于脱机状态，提醒用户重新连接信号电缆。该功能在工厂还可用于显示器的老化试验。

　　当彩色显示器与主机联机时，MC68HC05BD32的23脚通过计算机主机接地，若此时不开主机，则彩色显示器处于节能状态，若此时打开主机，则彩色显示器正常工作。

　　五、倾斜校正电路
　　
　　倾斜校正电路如图9-15所示。

　　微处理器IC202 （MC68HC05BD32）的31脚为光栅旋转控制输出端，可输出具有一定占空比的矩形脉冲，加到误差比较放大器IC603 （KA4558）的5脚，经比较放大和Q602、Q603缓冲后，即可控制流过旋转线圈电流的大小和方向，改变了偏转线圈的磁场分布，达到光栅旋转的目的。图中，P609外接旋转线圈。

　　六、光栅色纯校正控制
　　

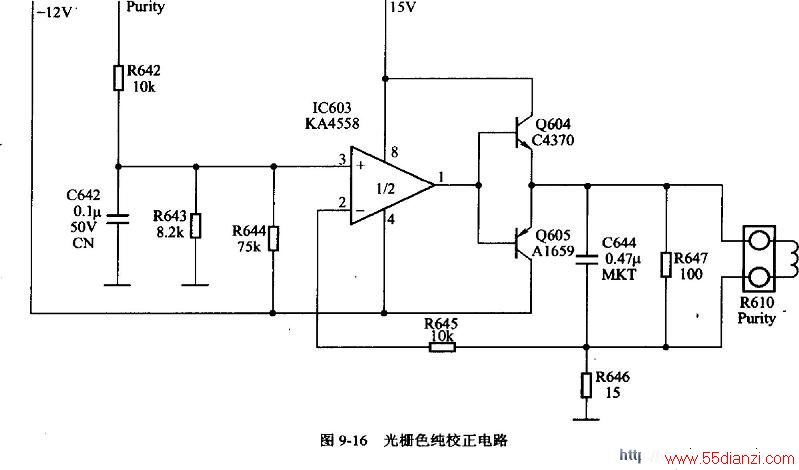

　　光栅色纯校正电路如图9-16所示。

　　微处理器IC202 （MC68HC05BD32）的24脚为光栅色纯控制输出端，可输出具有一定占空比的矩形脉冲，加到误差比较放大器IC603 （KA4558）的3脚，经比较放大和Q604、Q605缓冲后，即可控制流过色纯校正线圈电流的大小和方向，实现光栅色纯的校正。
