LG F775FT彩色显示器视频处理电路分析

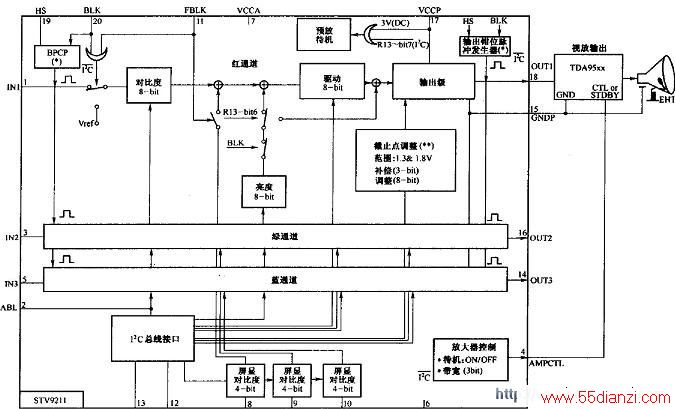

　　STV9211内部电路框图如图8-7所示，引脚功能如表8-3所示。

引脚号 引脚名 功能 1 IN1 红视频信号输入 2 ABL ABL控制信号输入 3 IN2 绿视频信号输入 4 AMPCTL 视频输出放大器带宽与待机控制（仅应用于具有CTL或STBY引脚的视放输出放大器，如果不使用，此脚应接地） 5 IN3 蓝视频信号输入 6 GNDA 模拟电路地线 7 VCCA 模拟电路5V电源 8 OSD1 红屏显信号输入 9 OSD2 绿屏显信号输入 10 OSD3 蓝屏显信号输入 11 FBLK 屏显信号快速消隐信号输入 12 SCL IIC总线串行时钟 13 SDA IIC总线串行数据 14 OUT3 蓝视频信号输出 15 GNDP 输出级地线 16 OUT2 绿视频信号输出 17 VCCP 输出级电源(5～8V) 18 OUT1 红视频信号输出 19 HS 行同步或消隐／钳位脉冲输入 20 BLK 消隐脉冲输入



 图8-7  STV9211内部电路框图

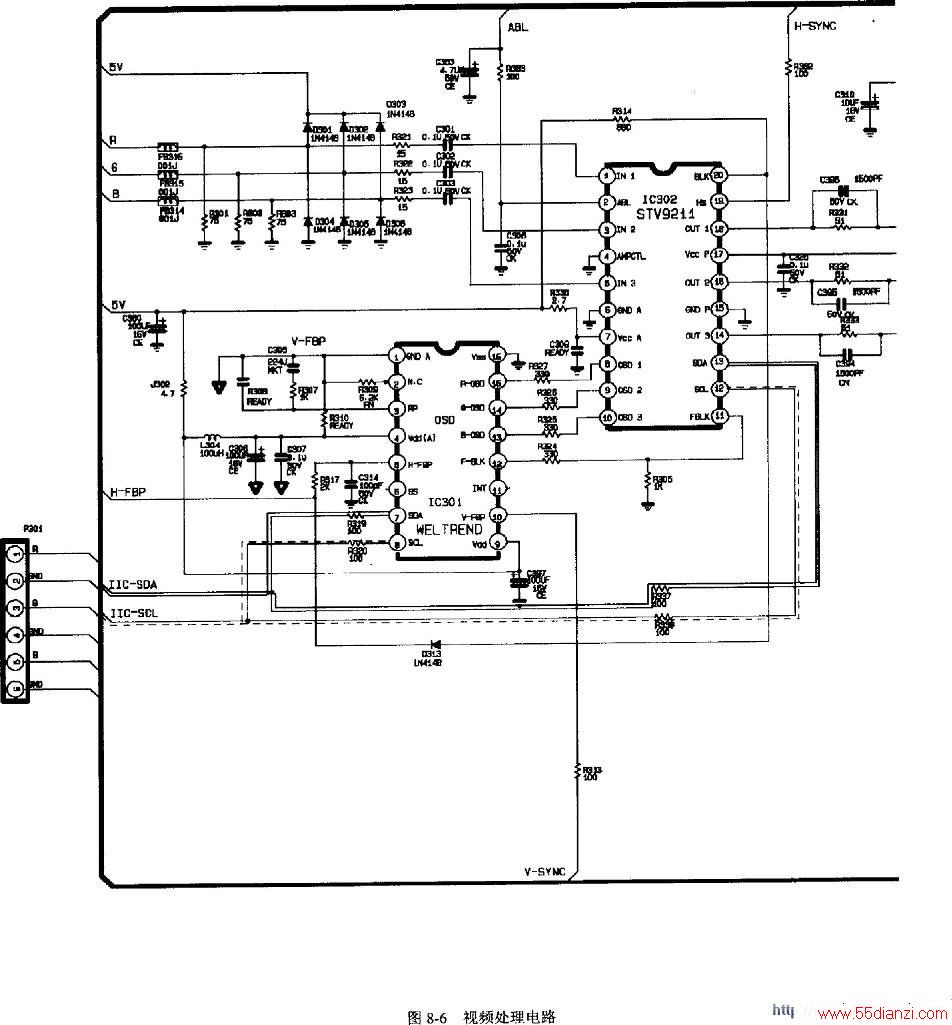

    　计算机主机输出的R、G、B三路模拟信号经连接器输入到视频信号处理电路板，其中，R基色信号经R321、C301送到STV9211的l脚，G信号经R322、C302送到STV9211的3脚。B信号经R323、C303送到STV9211的5脚。经STV9211放大后R、G、B信号由18、16、14脚输出。

　　STV9211的19脚为钳位脉冲输入端，在钳位脉冲的作用下，STV9211的18脚、16脚、14脚才能输出R、G、B信号。若STV9211的19脚没有钳位脉冲电压输入，STV9211的R、G、B放大器截止，显像管黑屏。

　　二、视频输出电路
　　

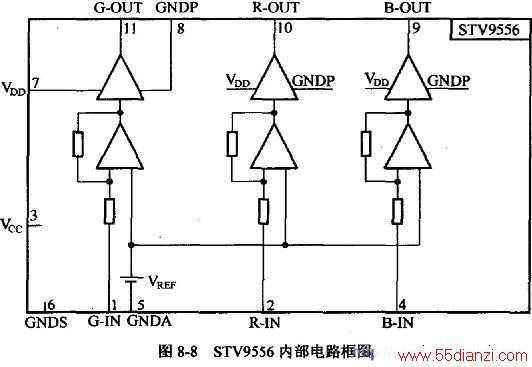

　　视频输出电路以IC303 （STV9556）为核心构成。STV9556内部电路框图如图8-8所示，引脚功能如表8-4所示





引脚号 引脚名 功能 引脚号 引脚名 功能 l G-IN 绿输入 7 VDD 高电源供电 2 R.IN 红输入 8 GNDP 电源地 3 vcc 低电源供电 9 B-OUT 蓝输出 4 B-IN 蓝输入 10 R-OUT 红输出 5 GNDA 模拟地 ll G-OUT 绿输出 6 GNDS 内部地

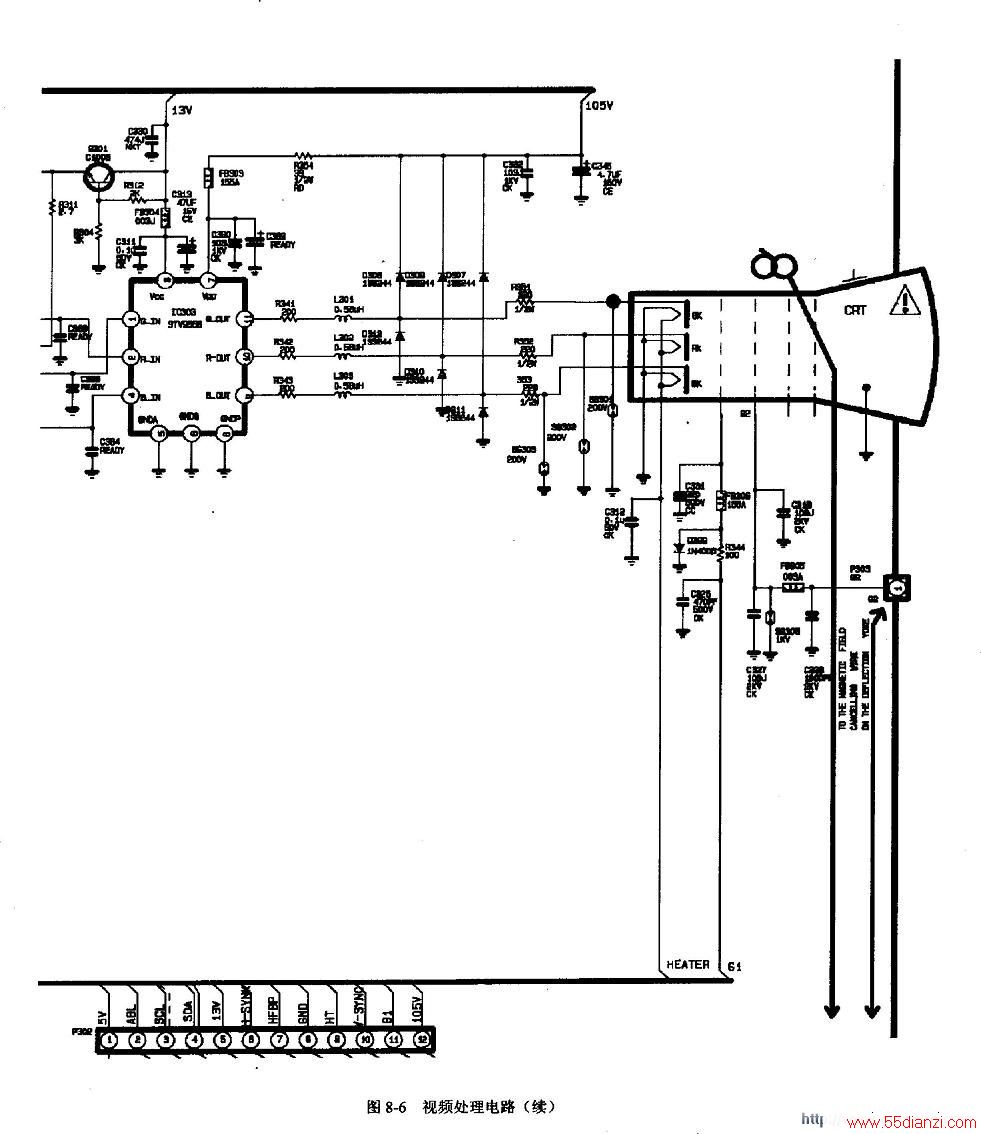

    　　STV9211的18、16、14脚输出的R、G、B信号分别加到STV9556的2、1、4脚，经STV9556放大后，分别由10、11、9脚输出R、G、B基色信号。其中，红信号经R342，L302、R352送到显像管的RK阴极。绿信号经R341、L301、R351送到显像管的GK阴极。蓝信号经R343、L303、R353送到显像管的BK阴极。

　　L301、L302、L303用以提高画面高频质量。D310和D309、D312和D308、D311和D307组成三组双限幅电路，目的是为了防止显像管打火损坏STV9556。SG301、SG302、SG303是放电器，其作用也是防止显像管打火带来的危害。

     三、白平衡调整电路
　　
　　1.暗平衡调整
　　
　　暗平衡调整是通过调整显像管RK、GK、BK的静态工作电压，使三个电子束的截止点移动到同一位置上，以确保屏幕低亮度时不偏色。

　　当需要改变显像管RK阴极电位时，微处理器IC401的通过I2C总线，控制STV9211的R通道的直流偏置电压发生变化，进行控制STV9211的18脚直流电压发生变化，经IC303 （STV9556）处理后，控制显像管的RK阴极电位发生变化。GK、BK阴极电位的调整过程不再分析。

　　2.亮平衡调整
　　
　　亮平衡是通过改变R、G、B基色信号的增益（信号幅度）来实现的，以确保高亮度时画面不偏色。

　　当需要改变R信号增益时，微处理器IC401通过I2C总线，控制STV9211的R通道放大器信号增益发生变化，进而控制STV9211的18脚输出的R信号幅度发生变化。G、B信号增益的调整过程不再分析。

　　四、对比度和ABL控制电路
　　
　　1.对比度控制电路
　　
　　对比度是通过控制R、G、B三基色信号的增益来实现的。当需要增大对比度时，微处理器IC401通过I2C总线，同时控制STV9211的R、G、B三个通道放大器的增益增大，使画面对比度得以增大。降低对比度时，控制过程相反。

　　2.ABL控制电路
　　
　　当画面亮度增大引起显像管束电流增大时，行输出变压器T701的6脚的电位下降，导致STV9211的2脚电位下降，控制内部R、G、B放大器的增益下降，使显像管束电流下降，避免了束电流过大带来的危害。

　　五、亮度控制和消亮点电路
　　
　　1.亮度控制电路
　　
　　行输出变压器T701的4脚上的脉冲电压经D712、C749整流滤波，在C749两端得到-160V的负电压，当显示器工作时，Q799由于发射极电压始终高于基极电压，是始终导通的，因此Q799发射极12V正电压与-160V负电压经R773、R789分压后得到的负电压作为显像管Gl电压加到显像管的栅极G1，为显像管栅极提供正常工作所需的负压。

　　当需要改变亮度时，微处理器IC401亮度控制端25脚输出的脉宽调制冲的占空比发生变化，经外接RC电路平滑滤波后，获得直流控制电压变化，通过控制Q799导通程度，控制Q799输出正电压的大小，进而控制了G1极电压的大小，达到了亮度控制的目的。

　　2.消亮点电路
　　
　　显示器关机后，Q799迅速截止，-160V电压不经Q799分压，直接加到显像管栅极Gl上，由于这一负压很大，能够使电子束截止，消除了关机亮点。

　　六、行场消隐电路
　　
　　1.行消隐电路
　　
　　行消隐不是加到显像管的栅极上，而是由行扫描输出电路引出的行逆程脉冲加到视频信号处理电路STV9211上，完成行消隐。具体工作过程是：行输出变压器T701的5脚产生的行逆程脉冲经R766到STV9211的20脚。可在行逆程期间对扫描进行消隐，避免荧光屏上出现回扫线。

　　2.场消隐电路
　　
　　该机使用H-UNLOCK（行频失锁保护）作为场消隐信号。在场消隐信号期间，H-UNLOCK为高电平，使Q701导通→Q799截止→Q799停止输出正电压，-160V电压没有与Q799输出的正电压相叠加，而直接经R773与R789分压后加到显像管的栅极G1。也就是说，在场消隐期间显像管G1的负压加大，这会使显像管截止，从而达到消隐的目的。

　　七、视频静噪电路

　　在开机瞬间或模式变换瞬间，微处理器IC401的41输出短暂的高电平，控制Q701导通，Q799截止，使G1极上的负压达到负的最大值，荧光屏上光栅消失，实现了视频静噪。

　　八、屏显电路
　　
　　屏显电路以OSD处理芯片IC301 （WT6805）为核心构成，WT6805的引脚功能和与常见的MTV018完全一致。

　　由一次电源电路提供的5V电压送到WT6805的9脚和4脚，为WT6805内的数字和模拟电路供电，使WT6805处于工作状态。

　　微处理器IC401将待显示字符及其位置信息，通过IIC总线串行数据（SDA）和IIC总线串行时钟（SCL）送入WT6805的7、8脚，WT6805输出模拟R、G、B字符信号，送入视频信号处理电路IC302 （STV9211），经内部处理后，驱动显像管显示字符和图案。

　　使字符显示的必要条件是：字符振荡器必须正常工作，WT6805的2脚必须用直流电压控制内部振荡器的频率，3脚必须外接偏置电阻器。偏置电阻器的作用是调整内部字符振荡器的偏置电流，使振荡器振荡在规定的点频率上。改变字符振荡器的频率可使屏幕显示的字符的水平尺寸发生变化。

　　此外，WT6805的5脚、10脚必须输入行、场逆程脉冲信号，5脚的行逆程脉冲来自于行输出变压器，10脚的场逆程脉冲来自场同步信号，WT6805通过对行场逆程脉冲的检测，使显示字符在屏幕预定的位置上，并使字符显示与扫描同步。

　　在字符显示期间，红（R）、绿（G）、蓝（B）字符脉冲分别与WT6805的15、14、13脚输出到视频信号处理电路STV9211的8、9、10脚。WT6805的12脚输出字符底色消隐信号到STV9211的11脚，STV9211的11脚内接视频/OSD切换开关，用于消除字符底色。
