LG 774C/775C-EA彩显行输出电源分析

    IC701工作后，28脚输出B+电源激励电压。当28脚输出的激励电压为高电平时，Q403截止、Q404导通，由Q404e极输出的电压经C716耦合、R436限流使开关管Q719导通。Q719导通后，主电源提供的50V电压经L305、Q719的D／S极、R737／／R738到地构成回路，同路中的电流在L305两端产生左正右负的电动势。由于电感L205中的电流线性增大，所以开关管Q719源极电流在R737／／R738两端产生的锯齿波信号，经R733限流送到IC70116脚。当16脚输入的锯齿波的幅度达到一定值后，IC70128脚输出低电平激励信号，使Q404截止、0403导通。此时C716存储的左正右负的电压经9403、D720和R436放电，放电过程不但使开关管Q719及时截止，而儿保证C416在下一个振荡周期继续为Q719提gong导通回路。Q719截止后，由于电感L705中的电流不能突变，所以L705通过自感产生左端负右端正的脉冲电压。该脉冲电压与50V直流电压叠加后经D710整流、C744滤波获得B+电压，B+电压通过行输出变压器T701的初级①-②绕组为行输出管Q706供电。R736、C743构成尖峰电压吸收旧路，以免开关管Q719截止瞬间过压损坏。

   2.B+电压控制
   为了实现多频扫描，需要B+电压随行频升高而升高。该电源通过误差取样电路对不同行顿时产生的行逆程脉冲电压进行取样，再经误差放大器和16脚输人的逐个脉冲锯齿波信号进行比较，对28脚输出的激励电压的高电平时间进行控制来实现。改变显示模式引起行频升高，导致行输出变压器T701各个绕组产生的行逆程脉冲电压降低时，T701⑤脚上降低的行逆程脉冲电压经D702整流、C745滤波产生的电压下降（正常时为42.5V）。该电压经R713、R800和R714取样，再经R709使IC701误差信号输入端15脚输入的比较电压下降（正常时为4.26V）。该电压经IC701内的误差放大器放大，再与16脚输人的锯齿波电压比较，使得28脚输出的激励电压的高电平时间延长，开关管Q709导通时间延长，电感L705储能增加，最终使B+电压升高到正常值。改变显示模式，引起行频下降时，控制过程相反。54kHz行频时行输出电源的B+电压为98.3V，脱机时（行频低于54kHz）行输出电源的B+电压为89.2V。

    3、软启动控制
    由于开机瞬间C748需要充电，所以C744两端建立的B+电压经R813和R814分压后。经R757限流为IC70115脚提供的控制电压由小逐渐到正常，使IC70128脚输出的激勋电压的高电平时间逐渐增大到正常，限制了开关管Q719在开机瞬间的导通时间实现了软启动控制。软启动控制时间由C748充电的时间决定。开机瞬间Q701因C734的充电过程而由饱和导通逐渐到截止，致使IC70114脚的电位由低逐渐升高到正常，28脚输出的激励电压的高电平时间由小逐渐增大到正常，避免了开机瞬间B+电压不能及时获得取样比较电压而带来的危害。当C734两端的充电电压使Q701截止后，软启动结束。

www.55dianzi.com

　　5.行频失锁控制

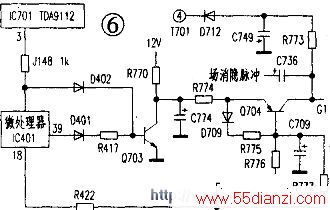

    参阅图6所示电路。开机或显示模式变化瞬间，IC701内的行振荡器不能与同步信号同步时，ICT01内的频率检测电路由（3）脚输出高电平行频失锁控制信号，该控制电压分两路输出：一路经。D402使Q703导通，致使Q704e极供电消失，使显示管阴极输入的负压达到最大。显示屏上光栅消失，避免了行频变换瞬间出现行不同步等异常现象；另一路送到IC401（40）脚，被IC401检测后，由（39）脚输出的高电平视频静噪信号。该信号也会使光栅消失。

　　当行振荡器产生的频率与行同步信号同步后。IC701的（3）脚输出低电平锁定电压，解除行频失锁控制，显示器正常工作。
