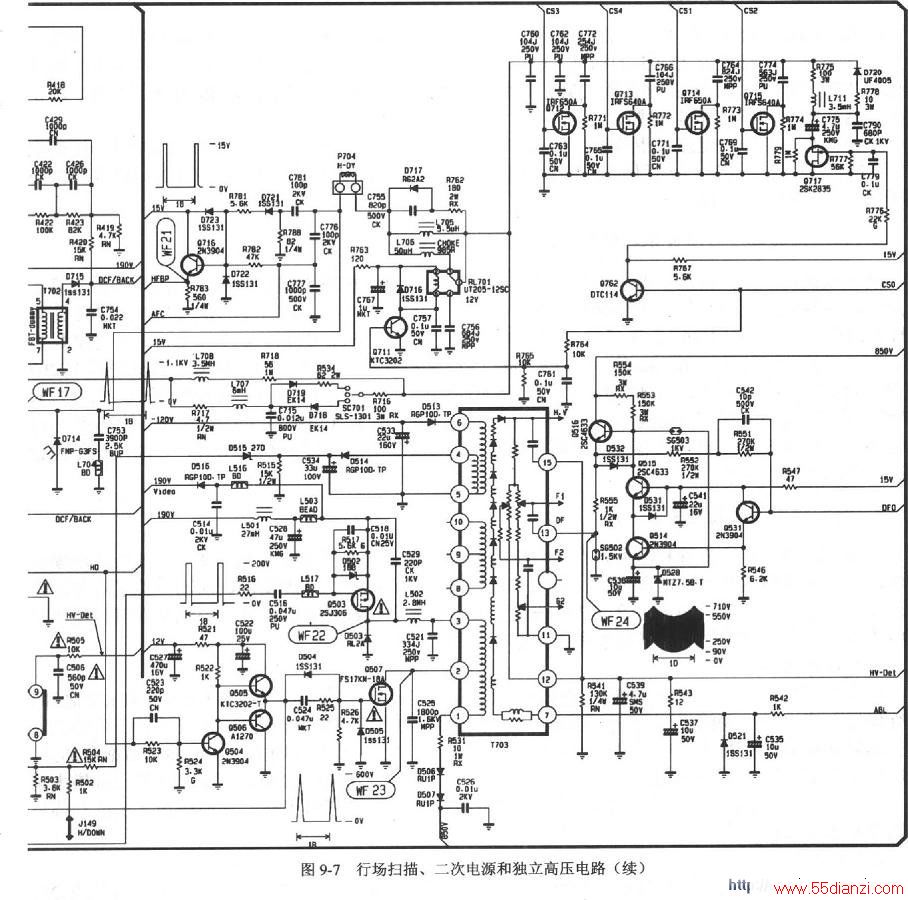

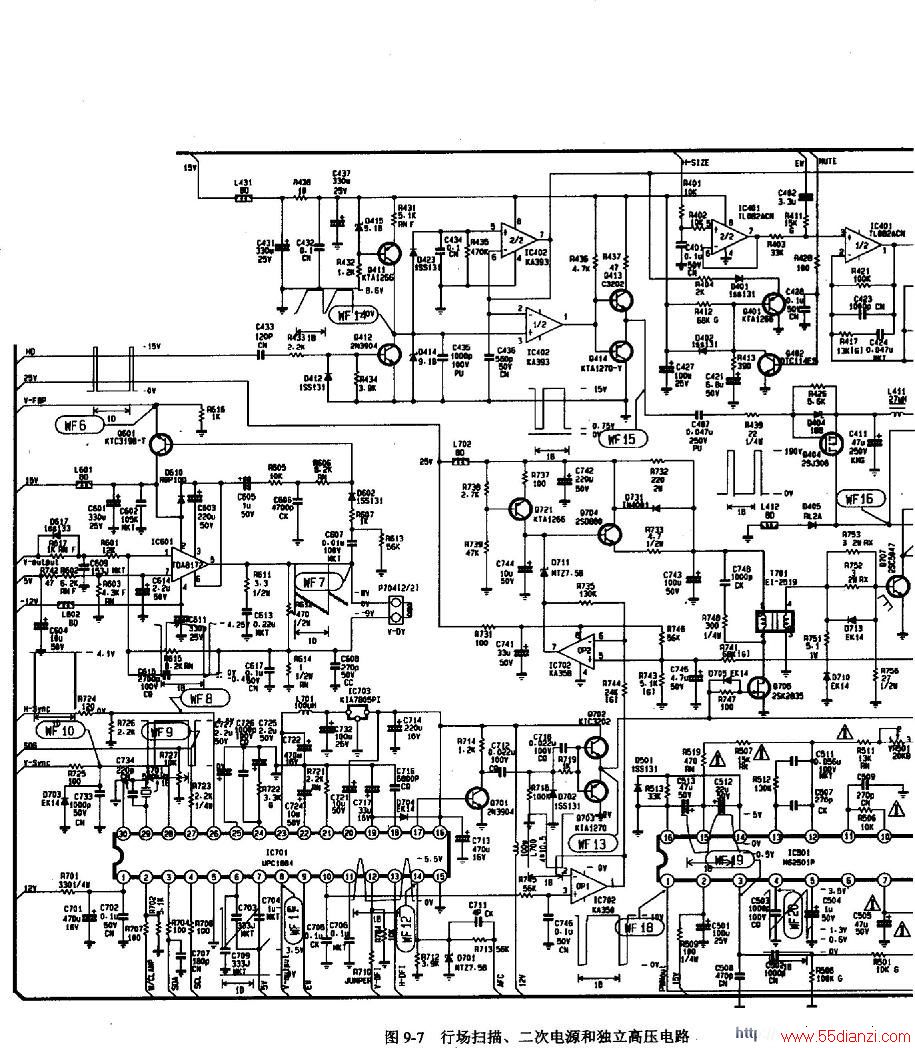

行场扫描、二次电源和独立高压电路如图9-7所示。
行扫描电路
行扫描电路主要由IC701（μPC1884）内的行振荡电路、双AFC（自动频率控制）锁相环电路和行激励电路以及行输出电路构成。
1.行振荡电路
12V电压经L700送到μPC1884的12V供电端16脚，同时，12V电压经IC703（KIA7805）稳压后，产生5V电压，送到μPC1884的SV供电端23脚，为其内部的模拟电路供电，另外12V电压经R701限流降压后加到μPC1884的1脚，为内部数字电路供电。μPC1884得到供电后进入工作状态。μPC1884的20脚、21脚行振荡器与其外接的定时元件R721、C721形成振荡过程，通过电容的充放电，在μPC1884的20脚上获得行锯齿波脉冲。
从主机送来的行同步信号输入到IC701的26脚，由内部同步信号校正和极性检测电路处理后加到IC701的24脚内部的AFC1频率锁相环电路，在AFC1环路中，行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经22脚外接的C724平滑为误差控制电压，用于控制振荡器的频率。当AFC1环路锁定后，行振荡器的频率与相位达到完全同步，行振荡器停止搜索，并将行振荡器的振荡频率被强制设置在一个固定频率上。该机为多频显示器，行振荡频率范围很宽，不同模式下的行频自同步由IC701内部自动识别完成。
经AFC1第一锁相环鉴相控制后的行振荡信号，再送往AFC2第二锁相环自动频率电路的鉴相器，与IC701的14脚输入的行逆程正脉冲（取自行扫描输出电路C776、C777的中点）比较，产生误差信号经18脚外接的C716滤波获得直流控制电压，使得行同步信号与行逆程脉冲的相位准确，保证图像在显像管屏幕上正常的位置。最后，同步的行激励电压经缓冲放大后并由17脚输出，作为行扫描和独立高压电路的激励信号。
2.行激励和行输出电路
IC701 （MPC1884）的17脚为行驱动脉冲输出端，经Q701放大、推挽输出管Q702、Q703缓冲后，加至场效应行推管Q705的栅极（G），其漏极（D）上的波形为矩形波，该矩形波经行推动变压器T701耦合，使行扫描输出管Q707工作在周期性开关状态。R748、C748为阻尼电路，防止寄生振荡。R733为限流保险电阻。
该机的行扫描输出电路采用普通的形式，Q707为行扫描输出管，C753、C776、C777为逆程电容，D714为阻尼二极管。同行偏转线圈相串联的L705、L706为行线性电感，R762、D717、C755用于防止回路的寄生振荡。
3.延伸性失真及自动S电容切换电路
由于该机是多频扫描显示器，采用固定的S校正电容无法校正不同行频时产生的延伸性失真。
为此，该机设置了自动S校正电容切换电路。C775、C764、C774、C772、C776、C760、C762几只S校正电容中，C760、C762为不受控S校正电容，C775、C764、C774、C772、C776为受控S校正电容，受控于微处理器IC202的13、12、11、10、9脚输出的CSO～CS4信号。微处理器IC202根据不同的行频信号范围，控制CSO～CS4输出不同的高（H）、低（L）电平，通过控制Q717、Q714、Q715、Q712、Q713的导通与截止，从而控制S校正电容C775、C764、C774、C772、C776是否接入电路。最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.行扫描电流非线性失真
行偏转线圈、行输出管和阻尼管存在一定的内阻，随着行扫描电流Iy的增大，Iy就会逐渐偏离直线，使行偏转线圈两端的电压下降，导致扫描到荧光屏右侧时的速度变慢，从而产生了右边压缩的现象，这种失真称为行扫描电流非线性失真。彩色显示器行线性失真的补偿方法是在偏转线圈回路中串接一只行线性补偿电感（磁饱和电感）。
（1）校正过程行线性校正电感L705与行偏转线圈H-DY串联后，电路中总的感抗相当于L705与H-DY之和。
当行偏转电流Iy较小期间，L705的感抗较大，对电流阻的电流较大，在L705上产生的压降较大，使行偏转线圈H-DY两端的电压保持一定值，使Iy按线性增大。随着Iy增大，L705的磁通饱和加强，使电感量下降，即L705两端压降随着L增大而减小。当行偏转线圈H-DY两端产生的压降增大量与L705两端减小量相当时，就可使H-DY两端的电压随电流作线性变化，从而校正了正程扫描后半段引起的非线性失真。
（2）动态校正动态校正的目的是校正显示器在不同行频时的非线性失真。当显示模式改变时，微处理器IC202的13脚输出的电平有高低之分，通过控制Q711、继电器RL701来控制L706是否接入电路，实现不同行频下行扫描电流非线性失真的补偿。
5.对称性失真校正电路
对称性水平几何失真包括枕形失真、梯形失真、角部对称失真（上角部失真、下角部失真）等。
这类失真相对于光栅中心是对称的。这些失真校正信号在μPC1884内部产生，并通过9脚输出，失真的校正量可通过IIC总线进行控制。
（l）枕形失真校正电路
该机的枕形失真校正电路较为特殊，它是通过改变二次电源的交流分量来实现的，μPC1884的9脚为左右枕校抛物波输出端，通过C402、R411加到差分放大电路IC401 （TL082ACN）的3脚，从IC401的1脚输出具有一定占空比的脉冲控制信号，加到IC402 （KA393）的反相输入端2脚，IC402的同相输入端3脚为Q412集电极输出的行频脉冲信号经C435形成的锯齿波电压，作为比较信号，经比较放大后，从IC402的1脚输出左右枕校控制信号，通过控制Q404输出的交流分量，达到了枕形失真校正的目的。
（2）梯形失真校正电路
在μPC1884内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，μPC1884的9脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
（3）角部失真校正电路
在μPC1884内部设有角部失真校正电路，产生的四角峰值枕校调制电压，叠加在场频抛物波包络信号上，通过调制行扫描锯齿电流，使电子束在四角扫描时通过减小角速度，使光栅扫描线在屏幕上各点的线速度相等，达到四个边角峰值枕形失真校正的目的。
6.非对称性失真校正电路
该显示器采用的非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡失真）。
非对称性失真是通过动态控制μPC1884的17脚行相位实现的。在μPC1884内部，产生的平行四边形校正信号（场频锯齿波）和枕校不平衡失真校正信号（场频抛物波）加到行AFC2锁相环路，通过控制AFC2电路中行振荡信号与行逆程脉冲之间的延时，从而控制17脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。非对称性失真的调整量可由微处理器通过IIC总线控制μPC1884失真校正信号的幅度和相位来实现。
7.行幅控制电路
该机的行幅调整电路较为特殊，它是通过改变二次电源的直流分量来实现的，当用户调节行幅时，微处理器IC202的35脚输出的PWM脉冲占空比发生变化，经R401、C401滤波后的直流电压发生变化，该变化的直流电压加到差分放大电路IC401 （TL082ACN）的5脚，从IC401的7脚输出直流电压发生变化，于是，IC401的3脚和1脚直流电压也发生变化，再经IC402 （KA393）控制后，从IC402的1脚输出控制信号，通过控制Q404的导通和截止时间，也就控制了二次电源输出电压的直流分量，达到行幅调整的目的。
8.行中心调整电路行中心调整电路
是指调节光栅在屏幕水平方向上的相对位置（调整行中心时，光栅和图像一起左右移动），行中心调整电路的原理是改变行扫描电流零点的位置，当扫描电流的正负峰值相等时，光栅就处在屏幕的正中位置。当扫描电流的零点位置发生变化，引起扫描电流的正负峰值不相等，就会使光栅的位置在屏幕上或左移或右移。
电路中，D718、D719、SC701等构成光栅中心手动调整电路，通过调整SC701的开关位置，可以调整光栅的水平位置。
9.行相位调整和摩尔条纹消除电路
行相位调整在μPC1884内的AFC2环路进行，它是通过改变行振荡信号与行逆程脉冲的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC202通过IIC总线，加到行场扫描芯片μPC1884的总线接口，通过控制行振荡信号与行逆程脉冲的相位，可改变μPC1884的17脚输出的行激励脉冲的相位，达到调整行相位的目的。
另外，在进行行摩尔条纹消除时，μPC1884的17脚输出的行激励脉冲的相位被摩尔条纹电路调制，从而达到消除摩尔条纹的目的。
