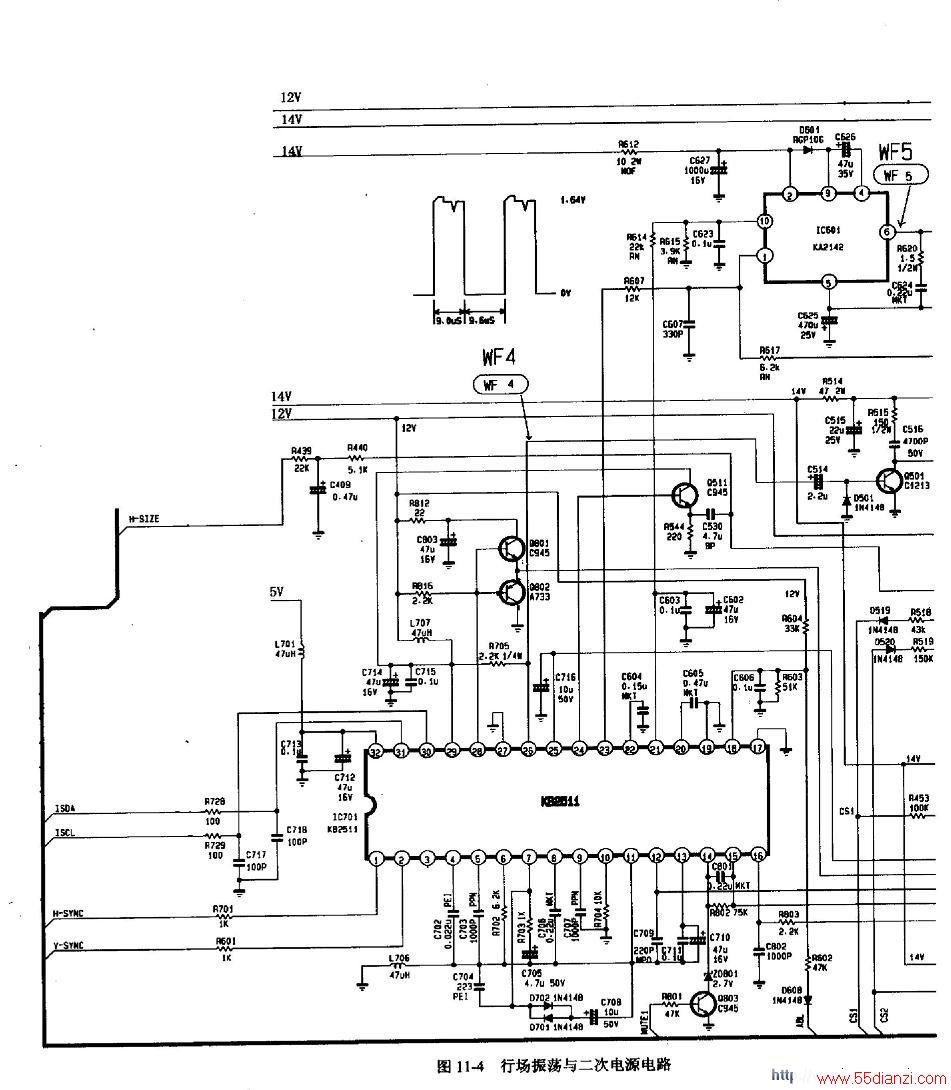

微处理器IC401的39脚输出的行同步信号经R701加到KB2511的1脚，经极性选择电路选择信号极性，再经同步信号处理电路后送到PLL1环路。在PLL1环路中行同步脉冲信号与振荡器产生的行振荡信号进行频率和相位比较，产生与相位差成正比的误差电流，经7脚外接的双时间滤波器R703、C705和C708平滑为误差控制电压，用于控制振荡器的频率。当PLL1环路锁定后，行振荡器的频率与相位达到完全同步，行振荡器停止搜索，并将行振荡器的振荡频率被强制设置在一个固定频率上。
同步后的行频信号送到PLL2环路，而由行输出变压器的8脚产生的行逆程脉冲经R538加到KB2511的12脚，送到PLL2环路，与同步的行振荡脉冲进行相位比较后，产生误差信号经4脚外接的C702滤波获得直流控制电压，使得行同步信号与行逆程脉冲的相位准确，保证图像在显像管屏幕上正常的位置。最后，同步的行激励电压经缓冲放大后并由26脚输出，送到行激励电路。
2.行激励与行输出电路

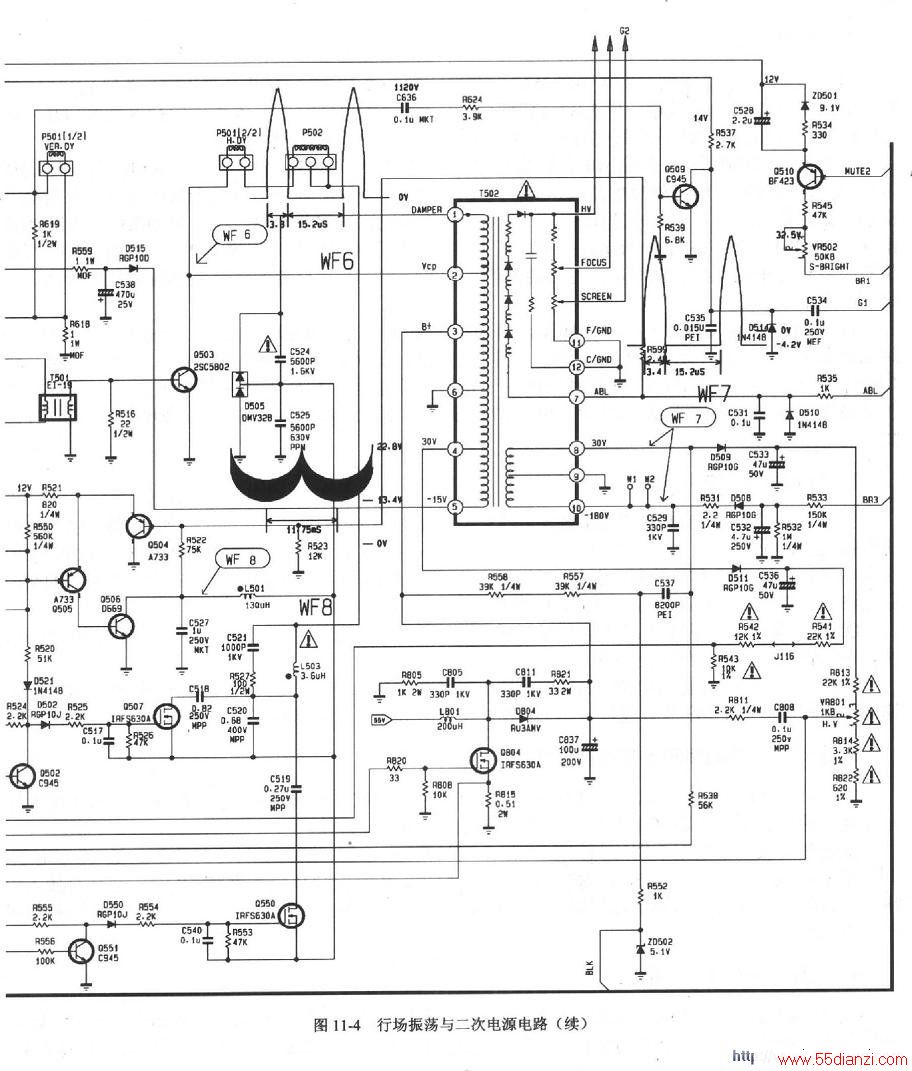

由行场扫描电路KB2511的26脚输出的行激励脉冲H-OUT经C514耦合，加到行激励管Q501的基极，控制Q501工作在开关状态。14V电压经R514限流，再经C515滤波后，加到行激励管Q501的集电极，为行激励电路供电。Q50l工作后，在其c极上产生矩形脉冲。C516、R515构成的是阻尼电路，以避免Q501截止期间因其c极尖峰电压过高而损坏。
Q501集电极输出的矩形脉冲信号经行激励变压器T501耦合，在其次级绕组上感应出激励脉冲，使行输出管Q503工作在开关状态。
该机采用DDD行输出电路，D505内含上下两个阻尼二极管，C524、C525为逆程电容，同行偏转线圈相串联的L503为行线性电感，R527、C521用于防止回路的寄生振荡。
3.延伸性失真及自动S电容切换电路
C520、C518、C519三只S校正电容中，C520为不受控S校正电容，C518、C519为受控S校正电容，受控于微处理器IC401的13、12脚输出的CSI、CS2信号。
微处理器IC401根据不同的行频信号范围，控制CS1、CS2输出不同的高（H）、低（L）电平，通过控制Q502和Q507、Q551和Q550的导通与截止，从而控制S校正容C518、C519是否接入电路。最终使S校正电容的容量随行频升高而自动减小，行频下降时自动增大，自动校正不同行频时产生的延伸性失真。
4.对称性失真校正电路
该显示器对称性水平几何失真包括枕形失真和梯形失真。这类失真相对于光栅中心是对称的。
这些失真校正信号在KB2511内部产生，并通过24脚输出，失真的校正量可通过IIC总线进行控制。
（1）枕形失真校正电路
左右枕校（ EWOUT）信号（场抛物波）由KB2511的24脚输出，经Q511缓冲后，从Q511发射级输出，经C530耦合到Q505的基极，经Q505倒相放大后，由Q505的c极输出，再经Q506倒相放大后，使C527（下S校正电容，也称枕校电容）两端电压按下凹场抛物波形状变化，通过电感L501，进而控制上S校正电容C520两端电压按上凸场抛物波形状变化，将行偏转线圈H-DY中的锯齿波电流被调制成“桶状”波形，达到了枕形失真校正的目的。
（2）梯形失真校正电路
在KB2511内部设有梯形失真校正电路，由此电路产生场频锯齿波幅度、斜率及相位可调的包络调制信号，通过调节场频抛物波包络波形的对称性或不对称性，使光栅呈现矩形状，达到梯形失真校正的目的。也就是说，KB2511的24脚输出的场频抛物波是经过梯形校正电路处理的，所以可校正梯形失真。
5.非对称性失真校正电路
该显示器采用的非对称性几何失真主要包括平行四边形失真和不对称枕形失真（枕校不平衡失真）。
非对称性失真是通过动态控制KB2511的26脚行相位实现的。在KB2511内部，产生的平行四边形信号（场频锯齿波）和枕校不平衡失真校正信号（场频抛物波）加到行PLL2锁相环路，通过控制PLL2电路中行振荡信号与行逆程脉冲之间的延时，从而控制26脚输出行激励信号的相位，可使图像的中心按失真校正信号波形的规律变化，即可实现水平不平衡失真校正的目的。非对称性失真的调整量可由微处理器通过IIC总线控制KB2511失真校正信号的幅度和相位来实现。
6.行幅控制电路
该机采用的DDD行输出电路除可以实现光栅的左右枕形失真校正外，还可通过设置控制电路的直流工作点完成行幅的手动调整。具体控制过程是：
.当需要改变行幅时，微处理器IC401的3脚输出的PWM脉冲发生变化，经R439、C409滤波，产生的直流电压发生变化，经Q505、Q506放大后，控制Q506集电极电压发生变化，致使流过行偏转线圈H-DY的扫描电流的幅度发生变化，从而达到改变行幅大小的目的。
7.行相位调整电路
行相位调整在KB2511内的PLLL1环路进行，它是通过改变行振荡信号与行同步信号的相位来实现的。利用显示器面板上的功能键，选择行相位调整项目，可进行行相位的调整。具体工作过程是：当调整行相位时，微处理器IC401通过IIC总线，加到行场扫描芯片KB2511的总线接口，通过控制行振荡信号与行同步信号的相位，可改变行激励脉冲的相位，达到调整行相位的目的。
