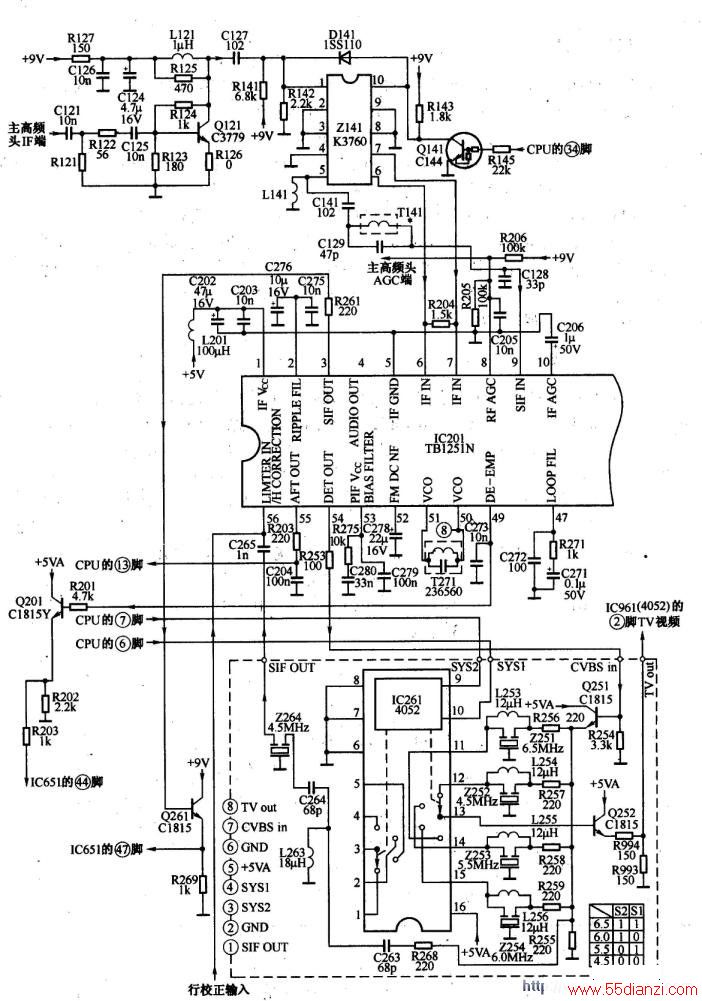

图像/伴音中频处理电路如图所示。
1.中频输入电路
从主高频头输出的IF信号，经C121耦合、Q121预中放，送入声表面波滤波器Z141（ K3760）。TB1251N具有中频准分离功能，能有效地抑制图像与声音的互扰，准分离方式主要由2141来完成。
需要说明的是，当接收的信号为D/K、I、B/G制式时，电路采用准分离方式；当接收NTSC.M制信号时，仍采用传统的内载波方式完成图声分离。为了避免伴音中频对图像中频的干扰，在2141的（10）脚接有Q141等组成的控制电路，Q141受控于CPU的（34）脚，当接收NTSC-M制式的信号时，CPU的（34）脚输出高电平，Q141饱和导通，控制2141输出的中频信号在33.5MHz点吸收最大，从而改变IF的输出曲线以满足NTSC-M制的接收要求：而当接收D/K、I、B/G制信号时，CPU的（34）脚输出低电平，Q141截止，不影响IF信号的输出特性。
2.图像中频处理电路
从2141的（6）、（7）脚取出的图像中频信号（PIF），输入到IC201（TB125 1N）的（6）、（7）脚，经中频放大后送到内部视频检波电路。TB1251N的视频检波电路采用PLL（锁相环）电路，可提高图像质量，检波后的视频信号经极性开关转换后从TB1251N的（54）脚输出。
TB1251N的（50）、（51）脚外接T271，为PLL检波器提供所需的38MHz中频载波。（55）脚为AFT电压输出端，作为调谐准确度信息送至CPU的（13）脚。
TB1251N内检波后的视频信号还送至AGC电路，由AGC电路分离出视频信号中的同步头，并对同步头进行放大，再经峰值检波和低通滤波后，形成中放AGC电压，用来控制中放电路的增益。接在（10）脚外围的C206为中放AGC滤波电容，其上电压随输入信号强弱的不同而不同。中放AGC电压还经RFAGC电路处理后得到RFAGC电压，从（8）脚输出，送至高频调谐器，以控制高放级的增益。
3.视频输出电路
TB1251N的（54）脚输出的视频信号，由经射随器Q251缓冲后，送入Z251（ 6.5MHz）、Z252（4.5MHz）、Z253 （5.5MHz）、Z254（ 6.OMHz）四个陷波器，陷波后的视频信号分别加到IC261（4052）的（11）、（12）、（14）、（15）脚进行制式切换。当电视机接收的电视信号为D/K制时，IC261（ 4052）将（11）、（13）脚接通，将视频信号的6.5MHz伴音中频陷波，避免6.5MHz差拍干扰图像；当接收M制信号时，IC261 （4052）将（12）、（13）脚接通，避免4.5MHz差拍干扰图像；当接收B/G制信号时，IC261 （4052）将（14）、（13）脚接通，避免5.5MHz差拍干扰图像；当接收I制信号时，IC261（4052）将（15）、（13）脚接通，避免6.OMHz差拍干扰图像。从IC261 （4052）的（13）脚输出的视频信号经Q252缓冲放大后，送入AVFfV转换开关电路IC961（ 4052）的（2）脚，进行AV/TV视频转换。IC261 （4052）的（9）、（10）脚为控制电平输入端，由CPU的（7）、（6）脚进行控制。IC261（4052）逻辑控制真值表如下表所示。
4.伴音中频处理电路
从2141的（5）脚输出的伴音中频信号送入TB1251N的（9）脚，进入块内的伴音中频处理电路。第一伴音中频信号直接加入到块内的准分离混频器中，然后与图像载波（VCO）信号混频之后，差频出第二伴音中频信号，从TB1251N的（3）脚输出，经Q261缓冲后加到丽音解码电路IC651的（47）脚（D/K、I、B/G制调频单声道／丽音信号输入端）。
另外，从TB1251N的（54）脚输出的视频信号还包含第二伴音中频信号，经Q251缓冲放大后，除去往IC261 （4052）外，还有一路信号经2264 （4.5MHz）滤波后，取出4.5MHz的第二伴音中频信号，加到TB1251N的（56）脚，经内部处理后从TB1251N的（49）脚输出，经Q201缓冲后，去丽音解码电路IC651的（44）脚（M制调频单声道信号输入端）。
需要说明的是，TB1251N本身是具有调频伴音解调功能的，其（4）脚即为解调后的音频信号输出端，不过，该机由于采用了丽音解码电路IC651，IC651不但可完成丽音解码功能，还可完成调频伴音解调的任务，因此，TB1251N的（4）脚悬空未用。
