五、自动动态（白）平衡电路
该电路又称为自动阴极偏压校正电路，简称AKB电路。这是一项视频信号还原的新技术，其基本原理是在场逆程期间由CPU发出两组检测脉冲，分别检测暗电平、亮电平时的三个阴极电流IK。其中，黑电平AKB自动补偿白平衡电平切割，而白电平AKB自动校正视频驱动信号幅度（自动调整亮平衡），使之与显像管的调制特性曲线相吻合，以提高彩电的画质。
在N103内，CPU通过I2C总线送来的设置数据控制AKB电路完成三项功能：
（1）控制调整图像色温
LA7693X内设有R、G、B三枪色温D/A转换器，I2C总线传送来的三枪色温设置数据，被DAC转换成三路的模拟电压，该电压作为三个基色驱动级的偏置电压，改变设置数据即可改变某级偏置电压来调整该级放大器的增益，就可以改变色温，用于适应不同人种观察色彩时的喜好和习惯。
（2）控制调整RGB偏置
该项功能相当于白平衡调试时，三支电子枪暗平衡调整。CPU通过I2C总线传送的设置数据，经过三个D/A转换器译码，产生一个与三枪阴极电流成正比的电流IK0，加到AKB电路内的比较器，与内部3.33V基准电压比较，输出的误差电压分别存入R、G、B状态锁存器。在场正程期间，CPU借助I2C总线读取每个锁存器的状态，根据状态数据值和方向（正或负），调节基准脉冲的交流零电平的大小，等效于调整电子枪向左（或向右）移动截止点。当三支电子枪基准脉冲中的交流零电平由偏置控制电路调为一致时，CPU确认三枪暗平衡已调好。
（3）控制调整RGB激励
激励控制电路的调节相当于白平衡调试中的亮平衡调整。由I2C总线送来的亮平衡调整设置数据，经过三个D/A转换器译码，产生正比于三枪阴极电流的控制电流IK，加到AKB电路比较器与基准电平进行比较放大，把决定亮平衡调整差值和方向的数据送到锁存器，CPU通过I2C总线锁存器内三枪状态数据，然后去调整三个激励放大器的交流增益，使其输出的基准脉冲幅度与色温设定时的基准脉冲一致。CPU通过检测三个激励级输出的基准脉冲比例达到色温设置时的比例，确认三枪亮平衡已调好。

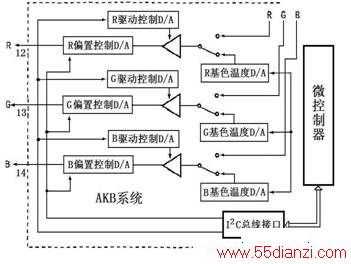

利用黑电平AKB调整暗平衡和利用白电平AKB调整亮平衡，是定时地按R：第17行；G：第18行；B：第19行进入，并且与状态读出的时序相同步，AKB调整原理方框图如下图所示。
六、行/场扫描小信号处理
行/场扫描小信号处理单元电路由N103的○15～○21脚和相关外围元件组成，主要包括行/场同步分离，集成4MHz晶振振荡电路，AFC1和AFC2双锁相环，行/场分频器，行/场激励输出缓冲级，50/60Hz识别和场抛物波形成电路等。其工作任务是为行/场输出级提供行频激励脉冲和场锯齿波激励脉冲，推动行/场输出级完成电子束水平、垂直方向的扫描。
（1）同步分离电路
同步分离电路由N103内部集成行同步分离和场同步分离两部分组成。与普通电视机一样，采用幅度分离和时间分离方法，不再详述。
幅度分离后的负极性同步脉冲由比较放大器倒相输出正同步信号，分成三路：一路作为参考信号送去行AFC1；第二路送去积分电路，分离出宽度较大的场同步信号；第三路送往行一致性检测电路，通过检测行脉冲与N103的○44脚输入的行逆程脉冲是否同时到达。确认行扫描电路是否真正处于同步状态。
（2）行扫描电路
LA7693X内部集成了一个振荡频率为4MHz的H_VCO，省去了外部的定时元件，仅在○18脚外接一个设定参考电流的电阻（R327）。在N103的○19脚加上+9V电压，行VCO产生4MHz振荡脉冲，经256次分频后送去行计数器，在CPU通过I2C总线送来的设置数据控制下，将计数调整的fH脉冲送到行AFC1电路，与来自电视信号的行同步脉冲进行相位比较，得到与两个信号相位误差成正比的误差电流，再经N103的○20脚外接R325、C332、C333平滑滤波，得到误差电压去控制行VCO的振荡频率，使分频后的fH脉冲与视频信号的行同步脉冲同频同相。
通过AFC1锁相，与电视节目严格同步的行频脉冲一路送往场分频电路；另一路送到AFC2电路，与来自行输出变压器，从N103的○44脚输入的行逆程脉冲进行相位比较，产生的误差电流由内置的低通滤波器平滑滤波，得到直流误差电压去控制行频fH脉冲移相的大小，调整行相位以使图像中心在水平方向与显像管屏幕几何中心重合（行中心调整）。
经过AFC1和AFC2锁相的行同步脉冲通过行前置放大缓冲后，从N103的○21脚输出，送去行推动级（V401）进一步放大后，经T401耦合去驱动行输出管，使之在行偏转线圈中产生行锯齿波电流，控制电子束从左至右进行水平方向的扫描。
（3）场扫描电路
经AFC1锁相的行频脉冲送到场分频电路，由积分电路分离出的场同步脉冲作为计数复位脉冲也送到场分频电路。场分频电路主要由计数分频器、逻辑控制电路和50Hz（P制）/60Hz（N制）识别电路组成。在场同步脉冲和50Hz/60Hz识别电路的控制下，计数分频器对输入的行频脉冲进行计数分频，得到50Hz或60Hz的场频脉冲。
计数分频产生的场频脉冲经缓冲后，去触发控制单稳态电路，再经过N103的○16脚外接C325形成场频锯齿波脉冲，由内部缓冲放大后从○17脚输出，送去N440功率放大后，在场偏转线圈中激发水平线性磁场，从而控制电子束进行垂直方向的扫描。
N103○17脚输出的场频锯齿波S校正、场线性校正和场幅调整等均受CPU通过I2C总线控制。
