行振荡器的振荡频率还受到副载波频率的校正。机器工作时，副载波再生电路分出一路副载波，经分频后送至行振荡电路，以对行振荡频率进行校准，使电路能适应不同制式的要求。校准过程仅发生在电路刚启动或改变信号制式的瞬间。
2.行激励电路

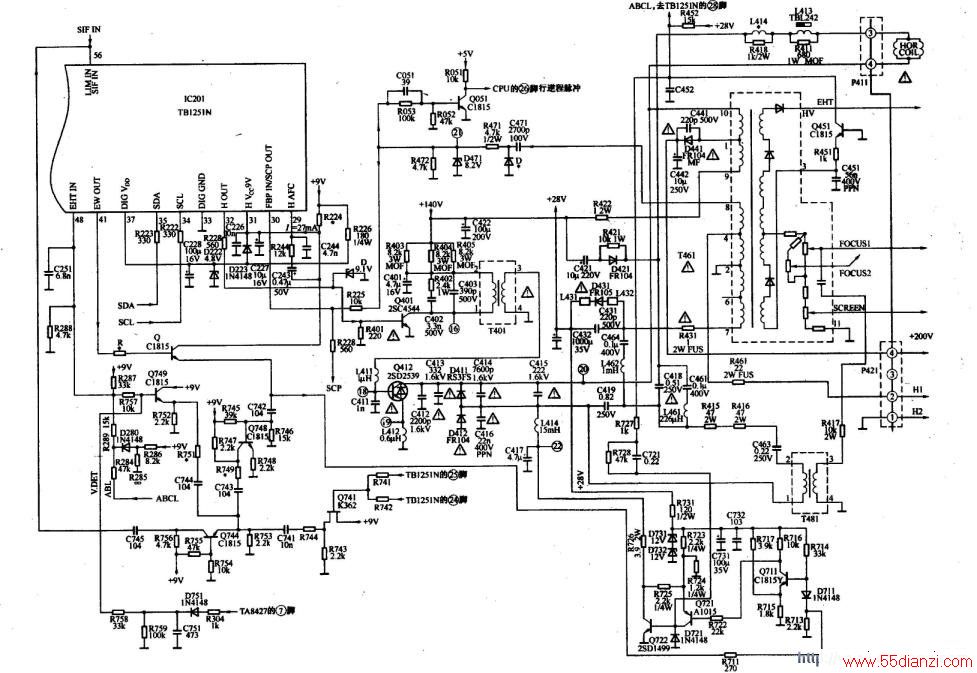

TB1251N的（32）脚输出的行频矩形波信号送入行推动管Q401基极，为保证行推动管Q401输出的激励信号有足够的幅度和功率，其集电极供电由开关电源输出的140V通过R403～R405降压提供。经Q401放大后的行频脉冲由集电极输出，送入行推动变压器T401的初级绕组，经次级绕组加到行输出管Q412基极，使Q412工作于开关状态。C402、R402、C403是为防止行推动管由导通转为截止时T401初级绕组产生较高感应电动势将Q401击穿而设置的，C401为电源去耦电容。
3.行输出电路
行输出管Q412内含阻尼二极管，C412、C413、0414、C415、C416为行逆程电容，C419是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真，L413是行线性校正线圈，利用其磁饱和特性，补偿因电阻分量引起的行扫描线性失真。
行输出电路工作时，流过偏转线圈的锯齿形电流产生线性变化的磁场，使电子束沿水平方向从左到右偏转，完成水平扫描。此外，行扫描输出电路还利用行输出变压器，将行扫描逆程期间在行输出管集电极上产生的高压脉冲电压升压、整流，产生显像管工作所需的阳极高压、聚焦电压、帘栅电压及灯丝电压；还将行扫描逆程脉冲电压降压、整流，产生视放工作所需的200V左右电压，场扫描输出电路及枕校电路工作所需的28V电压及行AFC、CPU所需的行逆程脉冲信号等。
另外，TB1251的（48）脚为EHT（超高压）校正端，在一定范围内能随高压的变化跟踪场和行的变化，使图像尺寸不随高压的变化而变化。
4.枕形失真校正电路
TB1251N的（41）脚为场频抛物波输出端，由Q711、Q721、Q722进行缓冲放大，放大后的信号由Q722的集电极输出，经L414去调制行扫描电流，达到了失真校正的目的。
另外，Q722还加有ABL控制电压，用于补偿因束电流变化引起的光栅幅度的变化，达到自动宽度调整的功能。
5.动态聚焦电路
该机采用单动态聚焦方式，具体工作过程如下：由行输出电路引出的行逆程脉冲通过IA61形成行抛物波电压，T481为聚焦升压变压器，将反相行抛物波电压（1000V）升压约25倍，经电容耦合，与聚焦电压一起送到显像管的聚焦极，使显像管的边缘得到较好的聚焦效果。
