2.行推动电路

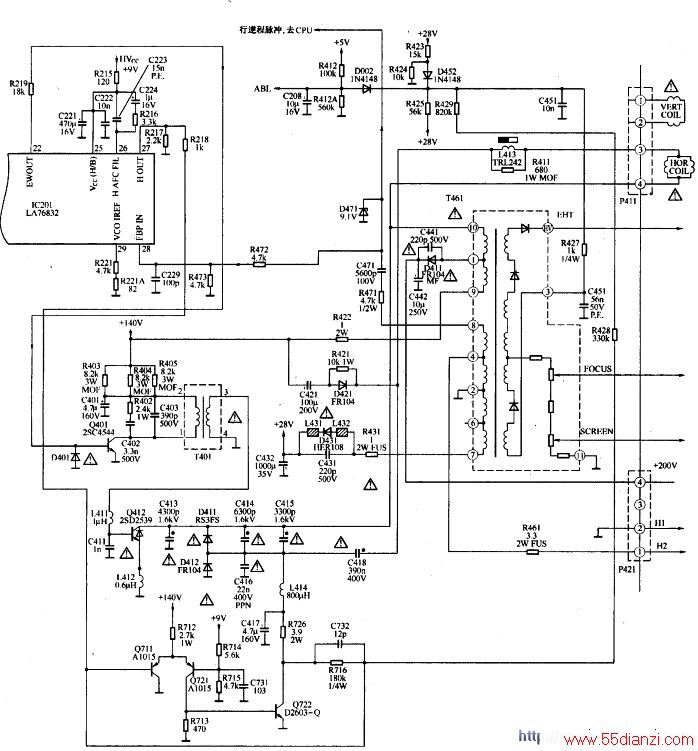

LA76832的（27）脚输出的行频矩形波信号经R217、R218分压后送入行推动管Q401的基极，通过改变R217与R218的阻值和比例，可调整输入开关脉冲的幅度，并达到阻抗匹配。
为保证行推动管Q401输出的激励信号有足够的幅度和功率，其集电极供电由开关电源输出的140V通过R403、R404、R405降压提供。经Q401放大后的行频脉冲由集电极输出，送入行推动变压器T401的初级绕组，经次级绕组加到行输出管Q412的基极，使Q412工作于开关状态。C402、R402、C403是为防止行推动管由导通转为截止时，T401初级绕组产生较高感应电动势将Q401击穿而设置的，C401为电源去耦电容。
3.行输出电路
该机采用了具有左右枕形失真校正作用的双阻尼管行输出电路，Q412为行输出管，C413、C414、C415、C416为行逆程电容，D411、D412为阻尼二极管，C418是S校正电容，它与偏转线圈组成串联谐振回路，用于补偿延伸性失真，L413是行线性校正线圈，利用其磁饱和性来补偿行扫描电流的非线性失真。
行扫描输出电路还利用行输出变压器，将行扫描逆程期间在行输出管集电极上产生的高压脉冲电压升压、整流，产生显像管工作所需的阳极高压、聚焦电压及帘栅电压，并将行扫描逆程脉冲电压整流、滤波，产生视放工作所需的200V电压以及场扫描输出电路所需的28V电压。
另外，6.3V（有效值）灯丝电压及AFC2所需的行逆程脉冲信号也由行输出变压器提供。
4.左右枕形失真校正电路
LA76832的（22）脚输出的场抛物波电压，经Q711、Q721、Q722缓冲放大后，从Q722的集电极输出，经调制线圈L414对行扫描电流进行调制，从而改善和校正水平枕形失真。
