TCL王牌LCD40A71-P液晶彩电视频解码电路分析

脚位 引脚名 功能 1 DNC6 未用 2 AI41 模拟信号输入41 3 AGND 模拟信号电源接地 4 VSSA4 A14x模拟信号输入电源地 5 A142 模拟信号输入42 6 AI4D ADC通道信号输入 7 A143 模拟信号输入43 8 VDDA4 A14x模拟信号输入电源 9 VDDA4A A14x模拟信号输入电源 10 A144 模拟信号输入44 11 AI31 模拟信号输入31 12 VSSA3 A13x模拟信号输入电源地 13 AI32 模拟信号输入32 14 AI3D ADC通道信号输入 15 A133 模拟信号输入33 16 VDDA3 A13x模拟信号输入电源 17 VDDA3A A13x模拟信号输入电源 18 AI34 ADC通道信号输入 19 AI21 模拟信号输入21 20 VSSA2 A12x模拟信号输入电源地 21 AI22 模拟信号输入22 22 A12D ADC通道信号输入 23 AI23 模拟信号输入231 24 VDDA2 A12x模拟信号输入电源地 25 VDDA2A A12x模拟信号输入电源地 26 AI24 模拟信号输入24 27 AI11 模拟信号输入11 28 VSSA1 Allx模拟信号输入电源地 29 AI12 模拟信号输入12 30 AIID ADC通道信号输入 31 AI13 模拟信号输入13 32 VDDA1 Allx模拟信号输入电源 33 VDDAIA Allx模拟信号输入电源 34 AI14 模拟信号输入14 35 AGNDA 模拟信号电源接地 36 DNC 未用 37 VDDAO AlOx模拟信号输入电源 38 VSSAO AlOx模拟信号输入电源地 39 AOUT 模拟信号输出 40 VDDAC18 模拟电源电压1.8V 41 VDDAA18 模拟电源电压1.8V 42 DNC15 未用 43 GPIN 通用输入 44 CE 芯片允许／复位输入 45 VDDD1 数字信号电源电压3.3V 46 LLC 行锁系统时钟输出 47 VSSD1 数字信号电源电压接地 48 LLC2 行锁时钟输出 49 RESO 复位输出 50 VDDD2 数字信号电源电压1.8V 51 VSSD2 数字信号电源电压接地 52～58 DNC23～DNC29 未用 59 VDDD3 数字信号电源电压3.3V 60～62 DNC30~DNC32 未用 63 VSSD3 数字信号电源电压接地 64 INTA 中断标志A 65 VDDD4 数字信号电源电压1.8V 66 SCL 时钟总线 67 VSSD4 数字信号电源电压接地 68 SDA 数据总线 69 RTSO 实时时钟状态输出 70 RTS1 实时时钟状态输出 71 RTCO 实时时钟控制输出 72 AMCLK 音频主时钟输出 73 VDDD5 数字信号电源电压3.3V 74 ASCLK 音频串行时钟输出 75 ALRCLK 音频左／右时钟输出 76 AMXCLK 音频主外部时钟输入 77 ITRDY 图像数据目标就绪输入 78—82 DNCO 未接 DNC16 DNC17 DNC19 DNC20 83 FSW SAA7118的功能转换 84 ICLK 图像数据时钟输出信号 85 IDQ 图像数据输出数据限制 86 ITRI 图像数据输出控制信号 87 IGPO 图像数据通用输出信号 88 VSSD5 数字信号电源电压接地（外设） 89 IGP1 图像数据通用输出信号 90 IGPV 多功能场基准输出信号 91 IGPH 多功能行基准输出信号 92 IPD7 图像数据的MSBO数据输出 93 IPD6 图像数据的MSB1数据输出 94 IPD5 图像数据的MSB2数据输出 95 VDDD6 数字信号电源电压3.3V 96 VSSD6 数字信号电源电压接地 97 IPD4 图像数据的MSB3数据输出 98 IPD3 图像数据的MSB4数据输出 99 IPD2 图像数据的MSB5数据输出 100 IPD1 图像数据的MSB6数据输出 101 VDDD7 数字信号电源电压1.8V 102 IPDO 图像数据的LSB数据输出 103 HPD7 端口MSBO数据输入／输出 104 VSSD7 数字信号电源电压接地 105 HPD6 端口MSB1数据输入／输出 106 VDDD8 数字信号电源电压1.8V 107 HPD5 端口MSB2数据输入／输出 108 VSSD8 数字信号电源电压接地 109 HPD4 端口MSB3数据输入，输出 110 HPD3 端口MSB4数据输入／输出 111 HPD2 端口MSB5数据输入／输出 112 HPD1 端口MSB6数据输入／输出 113 HPDO 端口LSB数据输入／输出 114 VDDD9 数字信号电源电压3.3V 115-125 DNC1 未接 DNC2 DNC7 DNC8 DNC11 DNC12 DNC21 DNC22 DNC3～DNC5 126 XTRI 端口控制信号 127 XPD7 扩展端口MSBO输入／输出 128 XPD6 扩展端口MSB1输入／输出 129 VSSD9 数字信号电源电压接地 130 XPD5 扩展端口MSB2输入／输出 131 XPD4 扩展端口MSB3输入／输出 132 VDDD10 数字信号电源电压I．8V 133 VSSD10 数字信号电源电压接地 134 XPD3 扩展端口MSB4输入／输出 135 XPD2 扩展端口MSB5输入／输出 136 VDDD11 数字信号电源电压3.3V 137 VSSD11 数字信号电源电压接地 138 XPD1 扩展端口MSB6输入／输出 139 XPDO 扩展端口LSB输入／输出 140 XRV 扩展口场基准信号输入／输出 141 XRH 扩展口行基准信号输入／输出 142 VDDD12 数字信号电源电压1.8V 143 XCLK 扩展口时钟输入／输出 144 XDQ 扩展口数据限制 145 VSSD12 数字信号电源电压接地 146 XRDY 标志或就绪信号 147 TRST 测试复位输入 148 TCK 测试时钟输入 149 TMS 测试模式选择输入 150 TDO 测试数据输出 151 VDDD13 数字信号电源电压3.3V 152 TDI 测试数据输入 153 VSSD13 数字信号电源电压接地 154 vxss 晶振接地 155 XTALI 晶振信号输入 156 XTALO 晶振信号输出 157 VDD(xtal) 晶振工作电压1.8V 158 XTOUT 晶振输出信号（副信号） 159、160 DNC9 DNC10 未接

　　

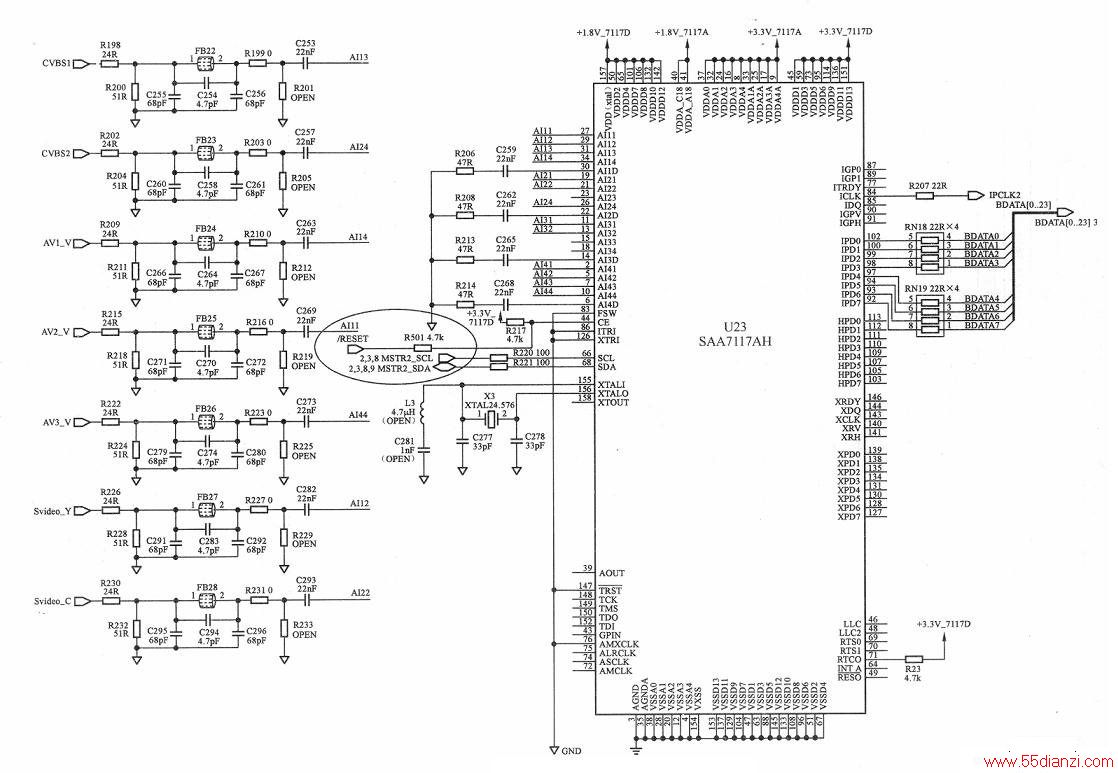

　　电路的工作过程如下：
　　
　　主高频头输出的CVBS2信号经R202、R204分压，FB23、C258、C260、C261抑制信号干扰和滤波，C257耦合后，输入到U23的(26)脚进行视频信号处理。

　　3个AV端子输出的AV视频信号AVlV、AV2V、AV3V，分别经R209/R215/R222、R211/R218/R224分压，FB24/FB25/FB26、C264/C270/C274、C266/C271/C279、C267/C272/C280抑制信号干扰和滤波，C263/C269/C273耦合后，分别输入到U23的(34)、(27)、(10)脚进行视频信号处理。

　　S端子输出的Y信号经R226、R228分压，FB27、C283、C291、C292抑制信号干扰和滤波，C282耦合后，输入到U23的(23)脚；S端子输出的C信号，经R230、R232分压，FB28、C294、C295、C296抑制信号干扰和滤波，C293耦合后，输入到U23的(21)脚，进行视频信号处理。
　　
　　TV视频CVBS2，AV视频AVl V、AV2 V、AV3-V和S端子Y/C信号进入U23后，先在内部开关进行切换，然后选择出一路送入后级A/D转换电路，将输入的模拟信号转换为数字视频或数字Y/C度信号。若多路开关选择的是S端子送入的Y/C分量信号，则A/D转换后的数字Y/C信号将直接送入到后级Y/C开关电路。若多路开关选择的是TV或AV视频信号，则A/D转换后的数字视频信号将送到U23内置数字梳状滤波器，梳状滤波器将输入的数字视频信号进行Y/C分离，分离出的数字Y/C信号输往Y/C开关电路。在I2C总线控制下，Y/C开关对输入的两路数字Y/C信号进行选择，选择后Y信号输往后级YUV开关电路，C信号则送入色度解调电路。色度解调所需的彩色副载波由U23的(155)、(156)脚外接X3( 24.576MHz)晶体分频提供。
　　
　　U23内部色度解调电路分别解调出U、V分量后也送入到后级的YUV开关电路，在YUV开关电路中，TV/AV/S端子数字YUV信号将与另一路YUV分量信号进行切换，另一路YUV分量信号来自U23的(34)、(18)、(10)脚，但在该机芯中，U23的(18)、(10)脚未用，经YUV开关电路切换后的数字YUV分量从U23的(92)、(93)、(94)、(97)、(98)、(99)、(100)、(102)脚输出，这是8bit(4；2：2)的数字YUV分量，它们分别经排电阻RN19、RN18送到全功能超级芯片U3(FLI8532)作进一步处理。
