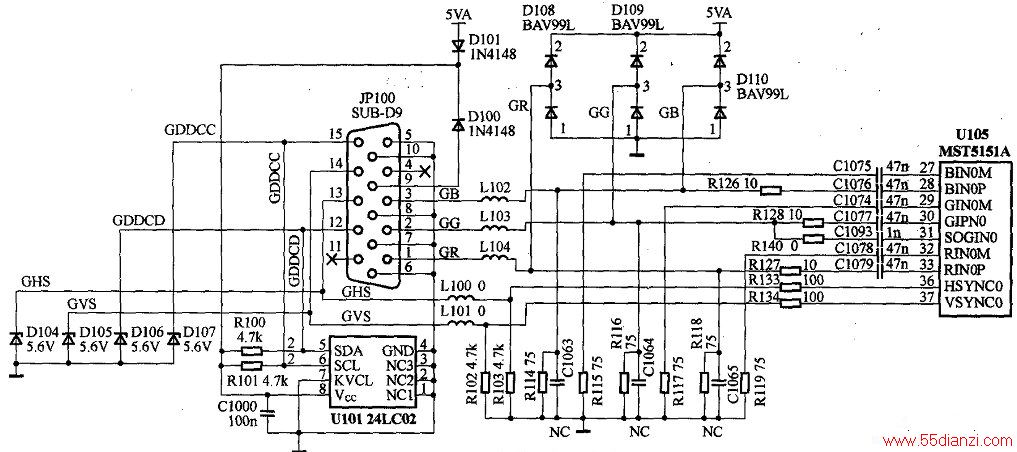

PC-行(HS)场(VS)同步信号从JP100的13、14脚输入，分别经L100、L101、R133、R134进入U105的36、37脚。若电路中L100、L101、R133、R134开路或电阻阻值变大，电视机将出现PC无图像的故障。
上图中U101存储了液晶显示器的相关参数，如屏的型号、支持的刷新率、支持分辨率等，这些参数在电视机出厂前，已正确写入到了U101中。当电视机与PC机连接使用时，PC机通过I2C总线读取U101中所存储的相关数据信息，最终使PC主机输出的信号与液晶显示屏参数一致。若电视机与PC机连接使用时，U101中数据出现错误或U101损坏，电视机将出现PC无图像或图像异常的故障现象，当更换空白的U101时，需通过厂家提供的专用写程工装进行数据写入操作。
