发电机滑环电腐蚀的原因分析及处理

发电机滑环电腐蚀的原因分析及处理

点击数:7749 次   录入时间:03-04 11:35:11   整理:http://www.55dianzi.com   电源类故障

  通过对发电机电腐蚀痕迹进行分析,发现滑环表面沿圆周方向均匀分布电腐蚀痕迹。以主励磁机转子3000r/min计,造成上述电腐蚀痕迹的脉冲电源一分钟出现脉冲的次数应为1200次。而主励磁机输出电压频率为200Hz.经三相桥式整流后,其输出电压每分钟出现波头的次数亦为1200次。因此造成电腐蚀的直接原因是经过三相桥式整流的电压含有高频尖端脉冲所致。前已述及,目前采用的转子一点接地保护装置需长期引入转子电压,同时因采样电阻R的存在,造成整流桥输出正负极间通过机头滑环始终有电流流过。加之机头滑环在设计中并未考虑长期流过电流,其通流容量设计值较低,因此在励磁电压的尖端脉冲长期作用下,机头滑环出现规则的电腐蚀痕迹。

  由于滑环出现电腐蚀痕迹主要是由于存在尖端脉冲的励磁电压通过滑环及转子接地保护装置中的电阻构成回路功口之滑环通流容量较低,在尖端脉冲的长期作用下出现电腐蚀痕迹。因此解决滑环电腐蚀可从两方面着手进行。

  首先应采取相关措使励磁电压波形较为平缓,不出现电压上升速率较高的尖端脉冲;其次可对转子一点接地保护构成原理进行改造,避免采样回路在正常情况通过滑环流过回路电流。

  通常情况下,为降低输出电压的上升速率,防止出现尖端脉冲,在电压输出端应增加一阻容吸收回路。

  但由于无刷励磁系统的所有零部件均处于高速旋转状态,如增加阻容吸收回路,对一次设备的结构必须重新进行改造,工作量较大且难于保证现场的使用要求。

  相比较而言,如对保护构成方式进行必要的改造,采样回路在正常情况下不流过电流则亦可避免电腐蚀情况出现。

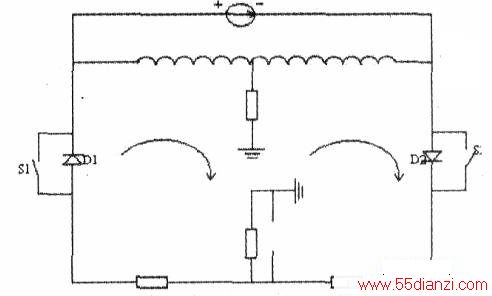

  为此在与保护装置生产厂家联系后,将转子一点接地的保护原理进行改造(改造后的原理图见下图)。

  在正常运行过程中,乒乓开关Sl、S2互相切换,采样电阻Rl上没有电压。一旦发电机转子绕组出现接地情况,则接地电阻Rg与采样电阻R1构成回路,采样电阻将有电流流过并产生电压,此时即可判断出发电机转子出现接地情况。而在正常情况下,由于乒乓开关Sl、S2始终不会同时导通,滑环在反向二极管的作用下不会有电流流过,从而有效地避免了滑环出现电腐蚀的情况。

  结论

  通过对转子一点接地保护装置构成原理进行改造,在正常情况下采样回路不会有电流流过,从而避兔了滑环电腐蚀的情况出现。但由于采用此原理构成的转子~点接地保护并没有运行经验,因此在改造过程中对回路元器件的设计搭配、保护定值的整定计算,还需要进一步的经验积累。但采用此种方式构成转子一点接地保护后,能够有效地避免滑环电腐蚀痕迹的出现,提高设备的运行可靠性。
