高斯贝尔GSR-S80D型数字机，开机后电源指示灯点亮，数码管无显示，面板及遥控器按键均不起作用。
根据故障现象分析，电源指示灯亮，说明开关电源在工作，有输出电压；面板及遥控器按键无法操控数字机，说明主控芯片未工作。主控芯片正常工作取决于其供电电压、复位信号、外部晶振信号是否正常，三个条件缺一不可，其中电源电压正常与否对复位、晶振电路也会有影响，因此决定先对电源电路进行检查。

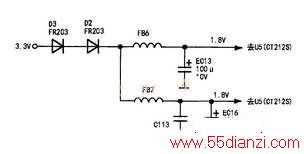

查电源板输出的3.3V、5V、12V、24V电压均正常。该机采用齐乐达方案，主芯片U5为CT212S。查资料得知，该芯片需3.3V、、1.8V两组电源供电。查看主板上相关电路，3.3V组电源直接由电源板提供，1.8V组电源则由电源板输出的3.3V电源经两只串联的二极管D3、D2降压后获得，下图所示为该部分电路简图。测量D3正极有3.3V电压，D2负极电压只有0.8V左右，分别测量D3、D2两端电压，D3压降约为0.6V、D2压降约为1.9V，两只同型号的二极管串联在一起，压降却不同，显然有一只二极管已损坏。拆除压降大的D2，用同型号FR203更换，复测D2负极电压约为2V，此时数码管有显示，连接室外天馈系统后试收。收视恢复正常。
