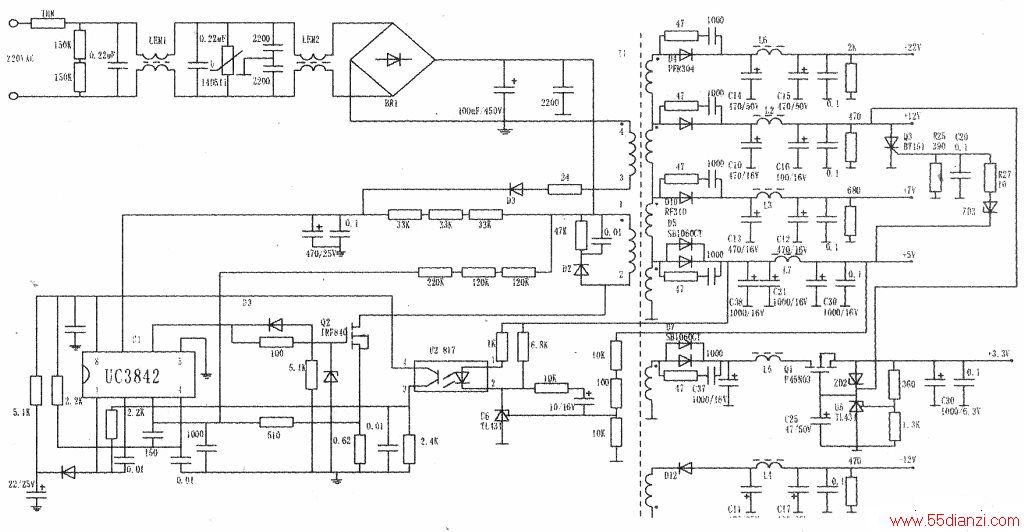

测量此机的电源输出的5V电压（该电源有+3.3V、+5v、+7V、+12V、+22V、-12V等多组）．发现电源电压输出低，并且呈脉冲状摆动．电源上有个保护用的可控硅发烫，判断应该为电源系统保护。测量电源负荷端，没有发现有明显的短路，于是试用一个6.8Ω/5W的水泥电阻作为+5V的负载，现象同前面一样。按实物绘制电原理图如附图所示。
这是一个用UC3842制成的开关电源．由于笔者发现当5V或12V加上一个约0.5A的负载时，可控硅Q3 (BTI51)就会发烫，从电路中我们可以看出，这个可控硅应该是做5V过压保护的，测量空载时的所有电压都比较正常，特别是5V。其实际电压约为4.98V~5.01V，应该不构成过压，接上6.8Ω/5W负载，负载几乎不发热，用数字表测量5V电压，发现在0.6V—2.2V之间有规律地跳动，并且可控硅就会发烫。笔者猜想可能是可控硅误保护，于是把可控硅的阳极A从电路中断开，通电空载所有电压正常，接入6.8Ω/5W负载．5V电压为4.94V，6.8Ω/5W负载很快就升温并且开始发烫，测量其他组电压，发现都偏高很多，7V变成了9.4V，12V变成了16V，22V变成了33V，并且负载越重，电压值偏离越厉害，这个变高的趋势本来也应该是正常的，因为5v加了负载，通过光耦的耦合是会让UC3842输出的脉冲占空比提高，这样其他组电压应该略有提高，但不应该发生这样明显的变化。于是测量UC3842电源引脚⑦的电压，发现空载时是11.8V，接上6.8Ω/5W负载后电压为17V左右，基本也属正常。将可控硅的阳极A焊回电路，电源又保护，为排除可控硅Q3本身的问题，笔者又将可控硅Q3的栅极从电路中断开，6.8Ω/5W的负载又可以加上了，现象与前面基本一致，继续测量与可控硅控制极G相连的电阻和稳压二极管，也正常，这说明可控硅的动作还是其接收到来自5V的触发信号。有一点比较难理解的就是5V电压接上负载应该比不接负载电压高，但奇怪的是电压低的反而会触发可控硅保护，于是在断开可控硅保护同时加上负载的情况下，用示波器测量5V的电压输出波形，发现该5V电压上有很强的锯齿波信号，达到350mVp-p以上，频率为50kHz左右。此时测量12V电压输出的纹波波形，发现也有150mVp-p左右的锯齿波，其他组的电压也有类似情况，由于是共性问题，首先怀疑可能是初级部分的滤波不好，于是重点查了300V直流的滤波电容和UC3842引脚⑦端的滤波电容，都是正常的，这样可以基本确定问题出在低压滤波部分。
于是首先在5V电源的滤波电容C30、C31、C38分别并联上同等规格的电解电容（1000μF/16V），发现每并上一个电容纹波都会明显降低，仔细观察电解电容C30、C31、C38，但从外表看不出来有明显的问题，拆下用电容表测量电容量仍然有700μF～800μF，3个都换上新的同等规格的电解电容，锯齿波几乎看不到了。接着测量了+7V、+12V、+22V、-12V等电源，发现几乎所有的滤波电解电容都多少存在一些问题，于是将这个电源中同品牌的电解电容都做了更换，换下来的电容外观没有特别明显的鼓包和漏液的迹象。由于3.3V电压比较低，手头的低压电解电容几乎都用完了，就没有换，换完后再通电加6.8Ω/5W负载测量，除+22V实测为24.5V．其他与标称值比较接近，最后将电源装入机器，进行最后一次测量，却发现3.3V实际只有2.43V．接着测量这个输出绕组第一个滤波电容C37 (lOOOyF/16V)两端的电压，也是2.43V，显然是滤波电容C37的问题，临时在上面并一个1000μF/25V的电容，上机测量电压恢复正常，为3.28V，为保险起见，笔者又将该组电压上另一滤波电容C30(1000μF/6.3V)也更换为470μF/25V（因暂时找不到合适的1000μF电容），上机后机器正常工作。
