此机开机无任何显示，首先应检查电源是否工作正常。该机电源由两部分组成：一部分为独立的电源板，是以DH321为核心元件构成的开关电源，输出一组18V直流电源；另一部分电源电路设计制作在主板上，由双极性DC-DC转换集成电路34063和外围元件构成降压电路，将18V电压转化为3.3V、3.3V电源再经D7、D6、R77降压得到1.8V电源。3.3V和1.8V电源为主板各单元电路提供工作电压。

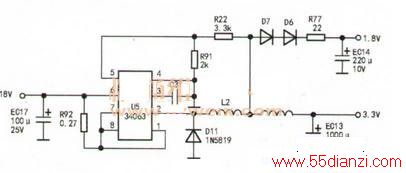

经查电源板输出有18V电压，U5（34063）⑥脚也有18V电压，说明以34063为核心元件构成的DC-DC转换电路输入电压正常。测34063②脚有输出电压，但电压偏低，仅为2.1V，判断故障应发生在34063本身或其外围电路。下图为卓异ZY-2250F型数字卫星接收机DC-DC转换电源原理图。对照其原理图分析，假如34063未损坏，连接在其⑥、⑦脚之间的R92损坏会引起输出电压异常，⑤脚外接的取样电阻R22 、R91变质也会影响输出电压。由34063构成的DC-DC转换电路输出电压（V）计算公式为：V=1.25X（1+R22/R91），按R22 、R91表面标注的阻值计算，输出电压约为3.3V。基于上述分析判断，首先在路测A取样电阻R22、R91阻值，发现标有202的贴片电阻R91阻值明显偏大，约为2.8kΩ。因电阻阻值是在路测It，受被测电阻关联电路影响，所测阻值并不是电阻的真实阻值，无法根据故障机电源实测输出电压，依计算公式推算R91阻值并与在路测量值进行对比，因而也就无法确定R91的真实阻值。但通常在路测量电阻时，其阻值应小于标称值，而R91阻值大于标称值，说明已变质。
拆下R91，用同规格贴片电阻更换，通电后测电源输出电压恢复正常，故障排除。
