从故障现象分析,怀疑电源有故障。拆开机器外壳,发现保险F1(2A)已熔断,电源管理芯片ICl(YT1604)表面有很细的裂纹,由此判断应是电源管理芯片内部大功率场效应管击穿导致保险管熔断。用万用表电阻挡测量IC1①、②脚对地电阻均接近On,表明内部功率管已击穿,接着检查IC1外围元件未见异常。由于买不到YT1604,决定进行代换维修。

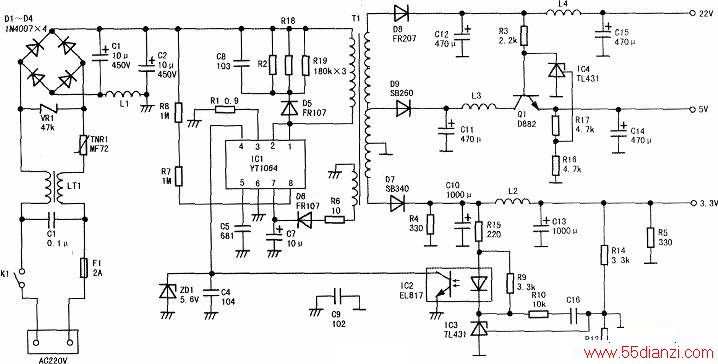

该机电源板型号是TOPOWPOW730Ver1.1,实绘出其电路如下图所示。从图中可知,YT1604的各个引脚功能如下:①、②脚是内部场效应管D极,③脚接电流取样电阻,④脚接光耦反馈FB信号,⑤脚外接振荡电容,⑥脚接地,⑦脚是芯片供电端口,⑧脚外接启动电阻。从引脚功能看,YT1604与一代中九接收机电源中大量使用的THX203H非常相似,但脚位刚好相反。换上THX203H,检查无误后试机,电源板输出的3.3V、5V和22V电压均正常。
