观察此显示器绿色灯亮，说明电源输出的3.3V电压基本正常。可能是启动电压EN—20V输出电压低或丢失，或背光源电路故障。

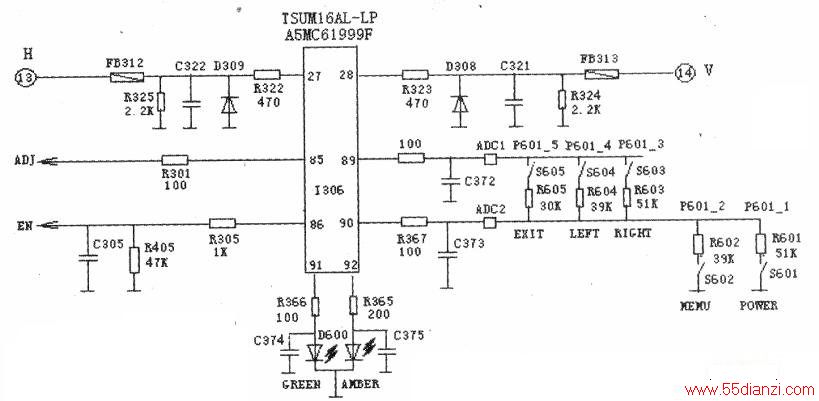

打开显示器，加市电开机后，测量电源输出的3.3V.20V电压分别为3.41V和20.5V,说明电源电路是好的。接着测量P802连接器①、②脚的亮度调节电压(ADJ)和启动电压(EN_)分别为3.2V和0V，由于启动电压丢失，背光源电路无法启动工作，可见故障在控制板（见下图）。开机后绿色灯亮，说明控制板基本是好的，故障应在控制芯片I306启动电压输出电路。用万用表测量电阻R305左、右两端的电压，分别为oV和3.2V，怀疑R305开路或C305击穿短路。断电后静态重点检查这两个元件，发现电阻R305开路，更换该电阻后故障排除。
