从故障现象初步判断开关电源基本正常(部分电路实绘如附图),实测主电源+B为85V,而行管c极为0V明显异常!测行管Q606(C5802)c-e极已击穿短路,既然Q606击穿短路而+B又为+85V,显然主电源通路必有开路现象.检查A-D通路时发现A-B不通.仔细查时发现A-B处已改为一电阻,B-C处(原位号为J15跳线)已改为一电感器JL(JR、JL为笔者加注).由于JR电阻已烧焦难辨其型号,试用1W/0.68Ω保险电阻代换;因无原型号行管,故用C5129代换.查行激励、枕校电路,行逆程电容及开关电源等关键电路无明显异常后加电试机,实测无信号时二次电源D处81V,JR压降0.16V即+B负载电流约235mA;有联机信号(800×600/60Hz以下间)时,D处107V,JR压降为0.28V,即+B负载电流约410mA也属正常范围.怀疑机内积尘过多使散热不良所致,除尘后使用3天,又发生同样故障.
由于主电源及行负载电路无明显异常,怀疑代用行管参数不匹配.用正品C5802与C5129对比,发现C5802的β值为32,而C5129β为9(930F数字表测),估计是C5129的β值偏小使行管欠激励.电流增大而过热损坏.换上C5802后,实测无信号时D处为81V,JR压降为0.15V基本同前,有联机信号时D处为115V,JR压降为0.25V即+B负载电流约360mA,较前减小50mA,联机试机后无异常,以为故障排除,不料几天后行管义击穿!

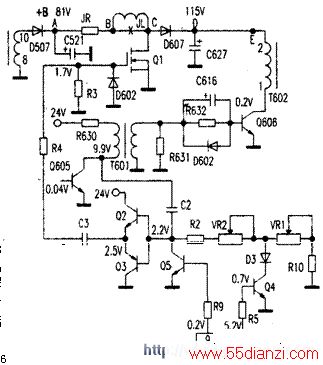

为彻底查明故障原因,试在A-B、D-E(见图)及R632处多点监测,结果发现刚开机时A-B段电流约400mA,随后逐渐下降至约300mA,D-E处(即行电流)从264mA降至245mA,R632两端压降反而从刚开机的0.118V逐步上升,而小时后升至0.18V,此时行管散热片已严重发烫无法触手.从监测结果看,应为行管热击穿损坏.
但通常行负载短路或行激励不足会导致行电流增大,而本例却是行电流减小.故可基本排除行输出和行偏转等行负载元件,童点查与行电压有关的二次升压电源.
该电路比较特殊,+B驱动脉冲并非独立输出,而是取自行激励电路,模式识别由IC801(WT8043)完成.当无联机信号或行频小于36kHz时,IC801⑧、⑨脚同为高电平.Q4、Q5同时导通.此时由C2取样的行频脉冲由Q5c-e入地,Q1因无驱动脉冲而截止,+B直接为行管供电.
当行频大于36kHz时,IC801⑧脚输出高电平,Q4导通使VR1不明调,⑨脚输出低电平使Q5截止,行频脉冲经Q2、Q3放大后加至Q1 G板,使之工作于同步行频的开关状态,Q1导通期间,JL储存能量;Q1截止期间JL释放能量,其感应电压与+B叠加后经D607整流、C627滤波后为行管供电.当行频大于45kHz时,IC801⑧、⑨脚同为低电平,Q4、Q5均截止,Q2、Q3 b极的行频脉冲幅度由R2、VR2、VR1、R10决定,Q1随行频升高其占空比上升而使+B2电压上升,从而保证行管工作电压稳定.
仔细检查时,发现只有二次电源储能电感JL外层胶皮略为变形.拆开一看,见漆包线已变焦,怀疑匝间短路.拆除后用φ0.2mm高强度漆包线绕230匝后接入电路,试机正常.工作时测有信号A-B段电流为280mA稳定,行推动电流143mA稳定,D处115V稳定.该机交付使用已半年以上,至今工作正常.
