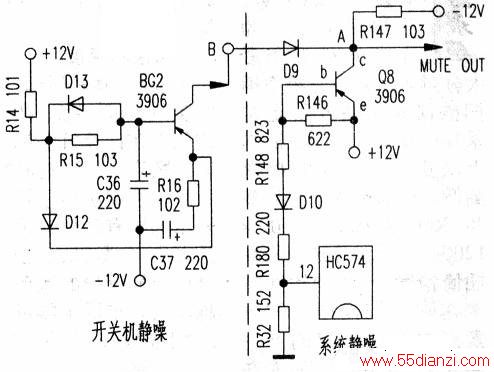

试机，发现复合音频、5.1声道输出均无声，分析应重点检查这六个声道公共部分——电源、音频数据解压、音频D/A转换及MUTE静音电路。首先测电压±12V、5V均正常，通电播放AC-3故事碟片，通过示波器测试音频D/A转换PCM1600Y⑨一14脚六个声道均有音频信号输出，此时故障肯定出在MUTE电路，因为这六个声道放大器同时损坏的可能性太小了。本机的MUTE电路如下图。通过分析、测试，得出静噪管Q8参数如附表。当正常机器播放时，开关机静噪电路不起作用。
当开机瞬间，开机静噪电路动作，BG2饱和，B点输出将近10V的电压，随着C36充电，BG2截止，B点输出零电平。现将不同状态下A点、B点、HC574（12）脚同一时刻电压变化用座标表示如下图。
根据以上分析，测U674HC574（12）脚电平，发现它从开机一直到该放出声音始终为零电平，怀疑U6不良，换上相同的74HC574之后，故障排除。
