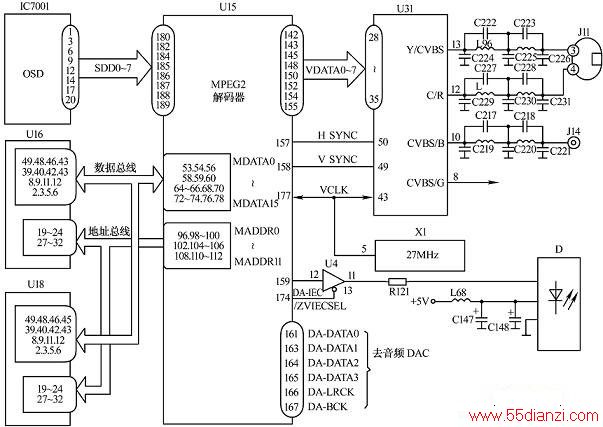

该机视频信号处理电路，由MPEG2解码器U15(ZiVA-3)、视频编码器U31(Bt864)和DRAM存储器U16、U18等组成，如下图所示。
一、MPEG2解码器
1.简介

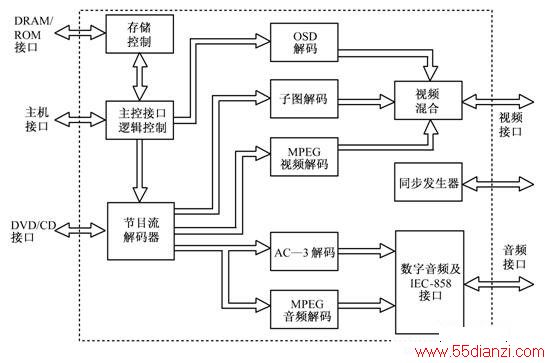

ZiVA—3是美国斯高柏（C-CUBE）公司在ZiVAD6芯片的基础上开发的MPEG2新型单片解码集成电路。它保持了向下全兼容的DVD格式，内含有MPEG视频解码、子图解码、OSD解码、MPEG音频解码、AC—3解码等解码运算处理功能复用解码电路，其内部组成框图如下图所示。在软件支持下，可对DVD，SVCD，CVD，VCD，Dr.OKO，MP3等光盘不同的压缩算法进行MPEG1，MPEG2音视频解码。具有AC—3（5.1声道）输出和DTS数字信号光纤输出。该芯片采用208脚PQFP封装，3V供电。外部27MHz时钟，外挂16MSDRAM即可完成解码。
2、接口功能
ZiVA—3内部电路复杂，但只要掌握其外部接口特性，就不难理解它的基本原理。下面介绍ZiVA—3的接口功能。
（1）主机接口。主机接口是供主机微处理器通过主机地址总线，数据总线和控制总线与ZiVA—3之间进行通信使用，主要包括对芯片的初始化、提供压缩数据、报告状态和控制操作过程等。
（2）DVD/CD接口。该接口是解码芯片的输入端口，用来接收CD/DVD格式数据流。采用8条线与机芯电路相连。
（3）DRAM/ROM接口。该接口通过地址总线、数据总线及控制线与本机DRAM或ROM阵列之间作数据传输。
（4）视频接口。该接口是一个输出端口，用来输出解压后的数字视频图像信号。
（5）音频接口。该接口是一个数字音频输入/输出接口。可将解压后的MPEG音频数据或AC—3解码后的音频数据传输给各音频DAC，也可对输入的音频（只有一个通道）进行DSP声场处理。
3.MPEG解码过程
由DVD数字信号处理电路IC7001输出的MPEG数据流从180、182、184～189脚送入ZiVA—3内部的节目流解码器，经节目流解码器后分离出视频数据包和音频数据包。
视频数据包送入视频解码电路，根据盘片的不同类型进行相应的MPEG1/MPEG2解码，以恢复成压缩前的图像数据信号，并处理成8位YCbCr像素格式，从视频接口的142、143、145、148、150、152、154、155脚输出数字图像信号，从157、158脚输出行、场同步信号。
音频数据包则根据盘片的类型送入相应的解码电路，在软件支持下进行不同方式编码逆运算，恢复成编码前连续的PCM格式的音频数据，由音频接口输出。若播放的为VCD，SVCD光盘，其音频数据包送MPEG音频解码电路，在软件支持下进行线性PCM编码逆运算，恢复成编码前的16位线性PCM格式数据，从音频接口的163脚输出；若播放MP3或Dr.OKO光盘，MPEG音频解码电路在软件支持下进行MP3或Dr.OKO编码逆运算，恢复成编码前的音频数据，仍从163脚输出；若播放的为DVD光盘，其AC—3数据流送AC—3解码器进行AC—3解码，解码后分别从163脚输出前左、右声道（FL、FR）音频数据，164脚输出中置声道（C）和超重低音（SW）音频数据，165脚输出环绕左、右声道（SL，SR）音频数据，从166、167、169脚输出音频DAC所需的LRCK、BCK和XCK时钟信号。
二、视频编码器
该机视频编码器由U31（Bt864）及外围元件组成。由ZiVA—3解码器输出的数字视频数据分别从142～145、148、150、152、154、155脚送入Bt864，经内部PAL/NTSC制式编码、DAC转换得到复合视频信号或S-视频信号，分别从10、12、13脚输出，经低通滤波后从插座J11，J14输出。
