凯立德K133G车载DVD机电路组成及芯片配置

点击数：7607 次录入时间：03-04 11:40:50 整理：http://www.55dianzi.com LD-DVD-VCD-摄录放像

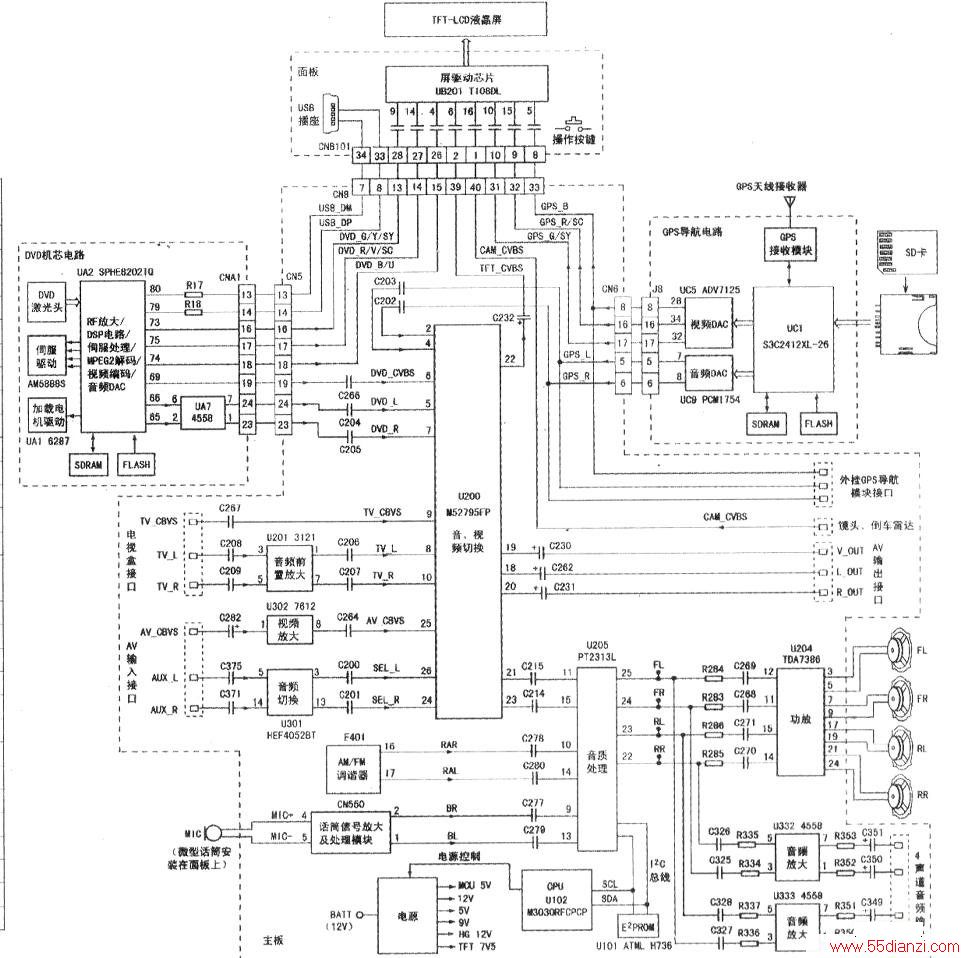

　　下图是凯立德K133G车载DVD导航一体机的电路组成方框图。

凯立德K133G车载DVD导航一体机的电路组成方框图

　　

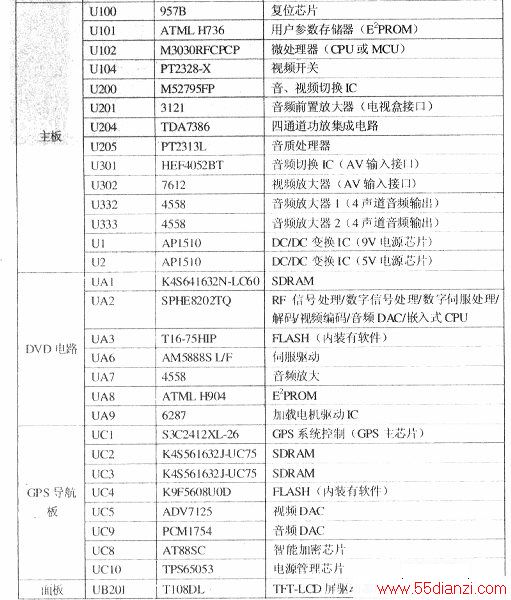

　　该机配置的芯片及编号与功能如表l所列。各芯片分装在主板、面板、机芯电路板、导航板上。
　　
　　下表觊立德K133G车载DVD导航一体机配置的芯片及编号与功能

觊立德K133G车载DVD导航一体机配置的芯片及编号与功能
