卫星通信网络及系统构成

　　国内卫星通信网主要承担广播电视节目的卫星传送；组织干线卫星通信电路和省内卫星通信电路；组织公用和专用甚小天线地球站(VSAT)网，包括以数据为主和以电话为主的VSAT网络卫星移动系统和专用单位卫星通信网络的卫星移动系统。基于现有的卫星通信网络，根据采用的技术体制和业务应用，可将卫星通信系统分为IDR/IBS系统和VSAT系统，以及数字视频广播系统。
　　
　　1.IDR/IBS系统
　　
　　通常提供2Mbit/s及其以上数据速率业务。如果作为数字中继时，通过引入数字倍增设备，在不增加载波带宽的情况下，可增加2一倍容量。网络结构可为点对多点或点对点方式，点对点方式应用较为灵活，一定程度上也可兼容不同厂家设备．快速建立通信链路，但其对站点发射功率和天线口径要求较高。目前，现有的系统常用作基站传输或专线。
　　
　　2.VSAT系统
　　
　　VSAT系统目前多为点对多点星状结构，天线口径通常在2.4m以下。其设备紧凑、功耗小、价格低廉、安装快速便捷、易维护。目前在网的系统C频段、Ku频段均有，主要服务于“村村通”工程语音、传真通信，已经支持或通过升级便可支持数据业务。“村村通”初期，规划、建设了大量站点，租赁转发器带宽较多，电路容量富裕。
　　
　　3．数字视频广播系统
　　
　　对于灾区现场抢修恢复通信，采用车载移动卫星站现场直播，成为通信尚未恢复前的传递信息的最佳解决办法。
　　

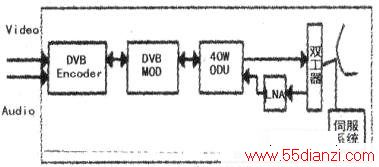

　　现场摄像机送来的视频信号和音频信号被图像编码器打成MPEG-2（动态图像专家组）包后，送至DVBMOD（数字视频广播调制器）调制后上星，这样，只要接上电视机就可以看到灾区现场活动的实况，以及在电视上传递发布各种通信信息。如果编码后，视频速率为3.6Mbps，音频信号为96khps，包尺寸为204Byte，那么采用QPSK调制方式、3／4FEC编码方式后，占用卫星转发器的带宽约为4MHz．以较窄的带宽就可以获得高品质的视频和音频效果。详见下图所示。
