音频D/A转换器采用PCM1723E，这是一种具有可编程锁相环(PLL)的立体声数模转换器，其作用是将由音、视解码器输出的PCM音频数据转换成具有左、右声道的模拟立体声音频信号。

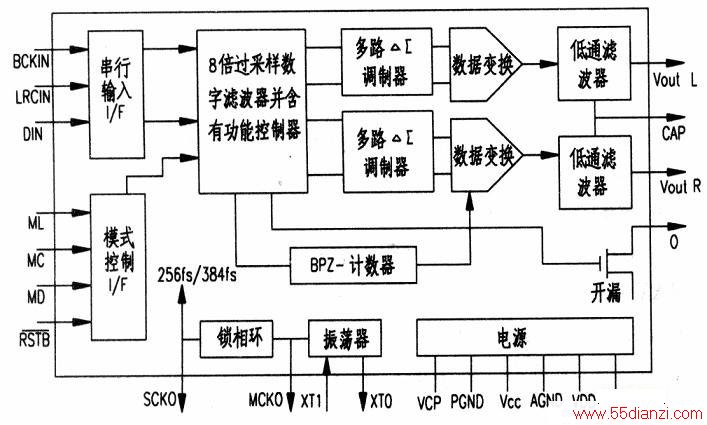

PCH1723E包括串行输入音频数据接口、具有功能控制的8倍过采样数字滤波器、多电平调制器、数模变换(DAC)、模拟低通滤波器、模式控制单元、可编程PLL系统等，内部组成框图如下图所示。其中PLL电路可从外部27MHz基准频率中产生256fs或384fs的系统时钟频率。并能进行9种不同的采样频率编程，由各种编程频率再产生内部的采样时钟信号。可编程PLL能提供18种系统时钟频率，以适应内部DAC变换的需要。
