目前，每颗卫星转播的电视节目套数均在10套以上，为了使一副接收天线和高频头供多台卫星电视接收机同时互不干扰地接收这些节目，需要使用一种称为功率分配器（下简称功分器）的微波器件来实现。
功分器的作用是将卫星电视信号分成相等或不等的多路信号输出。从理论上讲，可以做成任意输出路数的功分器，但在实际应用中，通常做成二、四、六、八路等路数的功分器。根据功分器的输出路数称为二功分器、四功分器、六功分器等。
功分器分有源功分器和无源功分器，有源功分器是在无源功分器的基础上加有微波宽带放大器而成，以弥补功分器的分配损失，同时给系统提供一定增益。
1．无源功分器

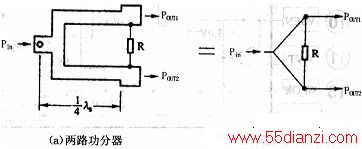

下图为简单的两路功分器，由图可知，它实际为一个T型接头，只要设计制作合理就能保证输出端保持相同的电平，电阻R的作用是使输出端匹配和有良好的隔离。由于电阻R上没有电流，不吸收功率，但输出端如稍有失配，将有功率被电阻R吸收，从而保证两输出端有良好的隔离性。
多路输出的功分器是在两路功分器的基础上，用数个两路功分器联级而成。如四路功分器原理如下图所示。

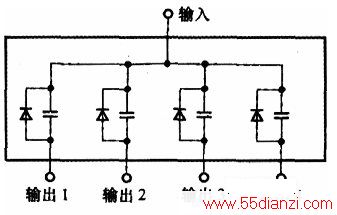

实际中的功分器的输出端均接有隔直电容，并在各隔直电容上并联一只反偏二极管，保证高频头的工作电压无论从哪个端口都可从接收机中获得，如下图所示。
2．有源功分器
前面说过，有源功分器是在无源功分器的基础上加上一个微波宽带放大器而成。一般在功率分配路数多，传输线过长时使用这种功分器。

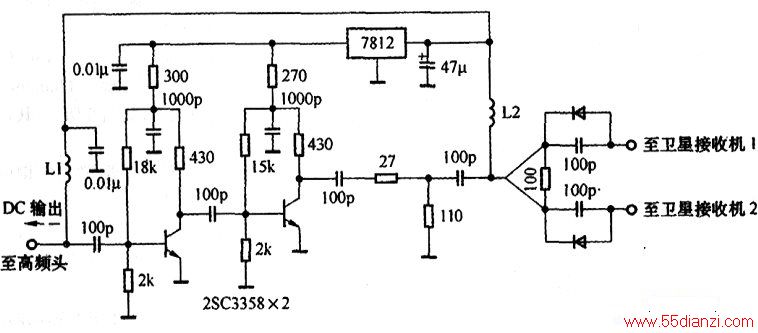

有源功分器的电路原理如下图所示。图中L1、L2为高频阻流圈，通过这些电感，将室内卫星电视接收机提供的+15～24 V的直流电压馈送到室外高频头。
