引 言
移动式机器人在各行各业具有广泛的应用，而轮式移动机器人由于具有结构简单、可控性强、成本低等优点，成为移动式机器人研究的一个主要方向。自平衡机器人采用水平布置的两轮结构，本身是一个不稳定体。也就是说，自平衡机器人在静止状态下，不能保持平衡，车体总是要向前或向后倾倒；而在运动状态下，可以通过一定的控制策略使它达到动态平衡。
由于自平衡机器人具有内在不稳定性和结构灵活性，国内外机器人爱好者设计了多种结构、外观各异的自平衡机器人，尝试采用各种控制策略使其达到自平衡控制。通常这类机器人采用姿态传感器检测机器人车体的倾倒角度和倾倒角速度，根据当前机器人姿态控制伺服电机驱动电压的转向和转速，从而使机器人保持平衡。该方式制作的自平衡机器人虽然控制性能良好，但成本高，不适合广泛推广。本文设计的机器人尝试采用红外测距传感器测量车体与地面的距离，通过计算获取机器人的姿态信息，进而实现机器人的自平衡。
1 系统结构

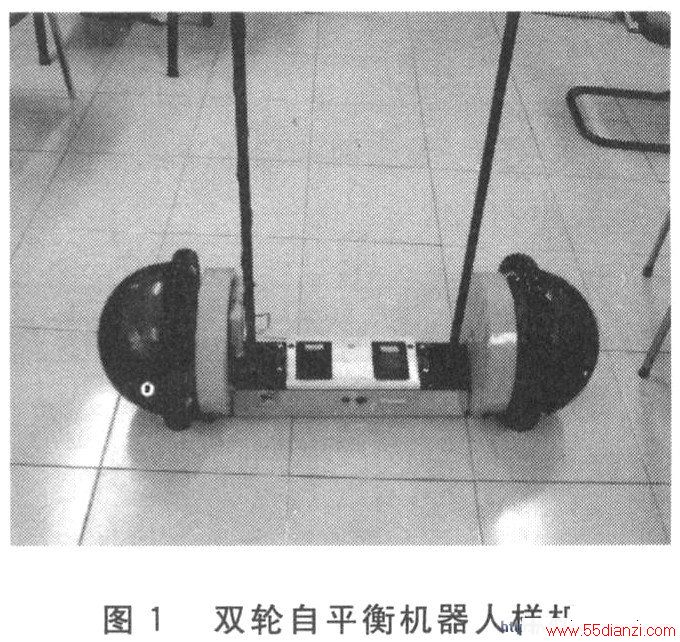

本文设计的自平衡机器人系统主要由机械行走装置、控制系统和传感器3部分组成，如图1所示。

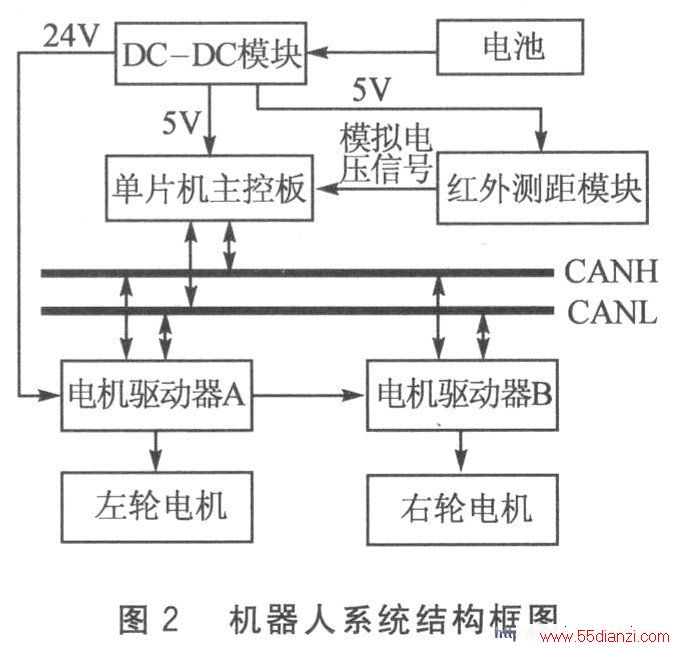

机械行走装置主要由车体平台、电机驱动器、直流无刷电机、齿轮减速机构和车轮组成。机器人采用48 V电池供电，通过DC-DC模块转换为5 V和24 V电压。其中，5 V提供给控制系统和传感器，24 V提供给电机驱动器。控制系统以ATmega128单片机为主控制芯片，通过SJA1000扩展CAN总线与电机驱动器通信。红外测距传感器的输出是与距离成正比的模拟电压值，输入到单片机的A／D采样端口进行处理，从而得到距离信息。机器人的系统结构框图如图2所示。
