交换损耗表示了从交换开始时到交换动作完成回复稳定状态为止所发生的损耗。比如说，开通损耗指门极-发射极间被正偏压开始，到集电极-发射极间达到饱和电压为止的时间内发生的损耗。
交换损耗通常用每交换1次的发生能量来表示。

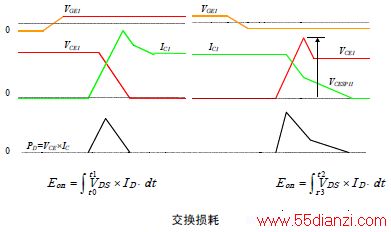

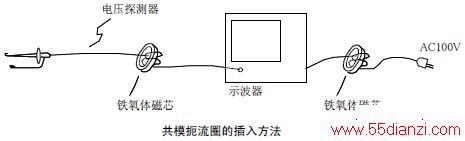

上图为交换动作波形和交换损耗的实例。要测定交换损耗，首先必须正确地测定出电流、电压的波形。测定方法分别如前面所述，如果同时测定电流和电压，那么受电压探测器侧流入的共模电流影响，电流的波形可能产生变形，请充分注意。是否有影响，只要比较有、无电压探测器两种状态下电流的波形便可知道。发生电流波形变形的时候，只需如下图所示在电压探测器和示波器的电源电缆中插入共模扼流圈（在具有优越的高频特性的铁芯上绕上电线）便可使变形情况减轻。
另外，设定基准0V和0A也非常重要。特别是使用AC电流探测器时，受测定电流值和导通率影响，0A的位置将发生变化，请充分注意。
下面介绍一种具有波形演算功能、并可以比较良好的精度测定交换损耗的仪器。
数据处理型示波器（Processingoscilloscope）7854型（SonyTektronix）
数字内存型示波器（Digitalmemoryscope）2430A型（SonyTektronix）
