对一款键身器进行了医疗认证。在整个测试项目中，最难整改的是辐射测试（半波暗室），其次是传导测试。介绍EMC整改的经验和理论的资料很多，本文从实际产品出发，总结其整改的经验，以抛砖引玉。
整个电路由PFC（功率因数校正）电路、电机变频控制、开关电源、单片机等构成。由于电路工作时含有大量谐波成份，即辐射的来源，加之部分电路工作在大电流状态，给辐射的抑制造成一定的难度。通过不断摸索和反复测试，总结出几点整改经验，与大家分享。

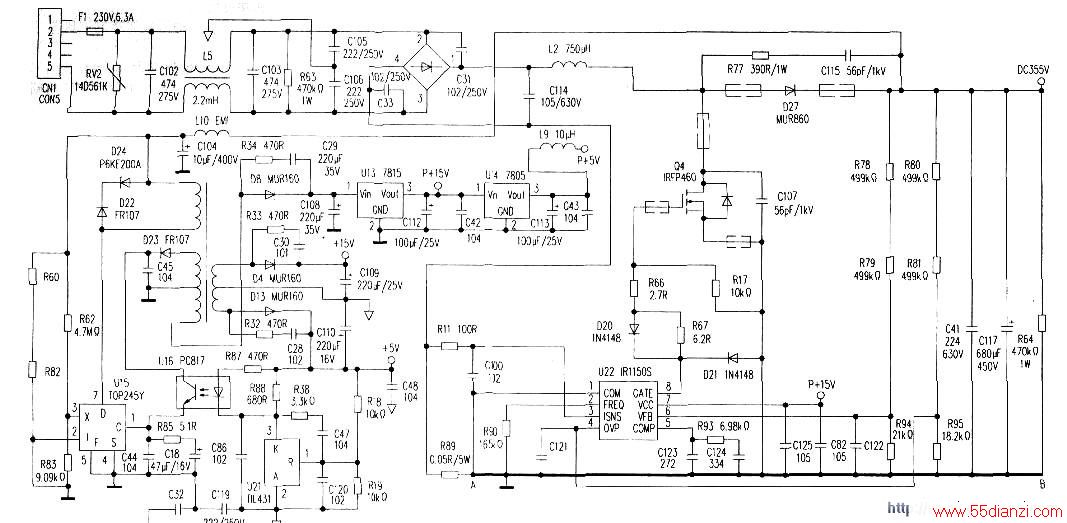

下图为整机开关电源和PFC部分。
首先，根据测试的频谱图形，分析辐射源的大致位置，并着重分析辐射产生的原因。如果辐射源频谱较宽，可以判定是电源部分、PFC部分和变频部分产生的，然后可以通过让三部分电路逐一工作，来确定辐射源。如果辐射源是比较稳定的单一频点，而且是晶振频率的整数倍（比如8MHz晶振产生的辐射，可以看到32MHz、40MHz、48MHz等频点），可以确定辐射源来自控 制芯片部分。
一、宽频谱辐射源的整改
1.开关电源整改（1）开关变压器包一层铜皮。屏蔽变压器漏感产生的辐射。
（2）开关电源TOP245Y芯片（7）脚套一只小磁环，防止工作在高速开关状态的开关管产生辐射，
（3）开关电源输出整流管并联阻容吸收电路。见右图中的R34、C29、R33、C30、R32和C28。
2.PFC电路整改PFC电路控制IC采用IR公司的IR1150S.
开关管选用IRFP460A，整流管选用8ETX06，工作频率165kHz，PFC电路功率500W，输出直流电压355v。
（1）工作在大电流和高速开关状态的所有器件引脚各套一只小磁环。
（2）PFC部分的PCB大电流走线要尽量宽，滤波电容的地与场效应管的源极间的距离要尽量短。见下图中A—B间粗线所示位置，是整改的重点。
（3）PFC高速整流管并联阻容吸收电路，见下图中R77和C115。
3变频部分整改（变频部分采用三菱公司的PS21563模块）
（1）变频模块输出脚各套一只磁环。
（2）变频模块输出部分地对机壳地接一只102/250v Y电容。
二、晶振及由小信号部分产生的辐射整改
小信号部分控制电路产生的辐射，主要是由晶振、时钟信号和一些快速变化的控制信号产生。对于这部分电路整改，可以借助频谱分析仪查找辐射源。然后有针对性地进行整改。使用HP8594E频谱仪，用一条信号线做成一个小环状。用环状位置去探测辐射源，可以大致判断辐射源的位置。
该款健身器主控制芯片为ATMEL公司的AVR单片机，主晶振频率为16MHz，在半波暗室测试中超标的频率有32MHz、48MHz、64MHz等频点。都是晶振的倍频。对于晶振的倍频整改，采用以下三种方法：
1.数字电路部分采用多点接地，接地线尽量粗或直接铺地。
2.各部件之间走线尽量短，对于辐射较大的走线可以接一只小瓷片电容旁路到地。对于不能接电容的信号线。可以串一只EMI磁珠电感。
3.控制板连接到其他电路的配线较长，相当于射频信号天线，是主要的辐射源。所以，对于长距离连接信号线。应采用双端接地屏蔽线，内部芯线在两端均要接一只小电容到地，具体容量值可根据实际要求选择（如选择1000pF瓷片电容），保证信号传输不会出错即可。也可以在距电路板最近的引出处套铁氧体磁环。如果辐射幅度较大，可以多绕几圈加以衰减。
三、传导测试整改
根据经验。在整个认证整改过程中，应该首先整改辐射部分，在辐射整改中把大部分干扰源头整改好以后，再整改传导部分就会轻松很多。传导主要是干扰信号通过电源线传输到电网。采用一种比较简便的方法，省去了复杂和烦琐的计算。传导的整改主要是设计好电源输入端滤波器的参数，通过实验室测试设备打印出来的干扰频谱图。可以看出在什么频段干扰超标，然后选用一款针对该频段的滤波器（选用夏弗纳公司的FN2060-10）装机测试，通过测试以后，再修改PCB，按所选滤波器的参数重新设计滤波电路。再次做样测试，通常只需要很小的修改就可以通过测试。
