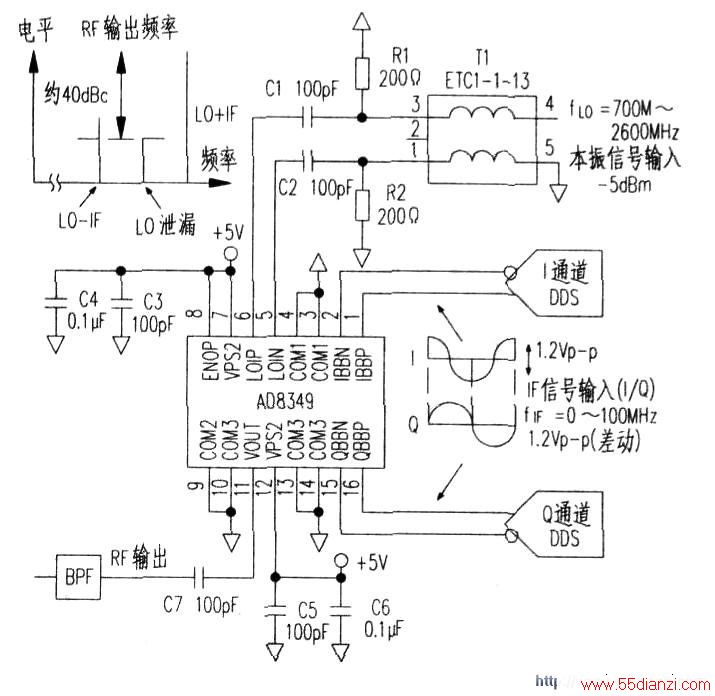

本电路采用混频集成电路AD8349，利用输入两个相位相差900的IF信号l和O，来降低对末级滤波器的要求。IF信号由外加的两个专用DDSIC来产生。
如果以l信号为基准。O信号比l信号滞后900，输出的RF信号就是本振频率和IF频率之和。
相反，如果O信号超前I信号90~.则RI；‘输出就是本振频率和IF频率之差。
而本振频率的泄漏成分和镜像成分将以40dBc的程度衰减。这样一来，对末级滤波器的条件就大大放宽了。
