高速激光驱动电路的设计与测试方案

高速激光驱动电路的设计与测试方案

点击数:7134 次   录入时间:03-04 11:37:43   整理:http://www.55dianzi.com   电动机-发电机

    - 时基精度0.5% FS +/-10 ps

    - 垂直精度随着CH1/CH2输入 3% FS

    - 最小触发频率10 kHz

    - 垂直刻度10到1000 mV

    - 最大输入采样电压2 Vpp,触发输入4 Vpp

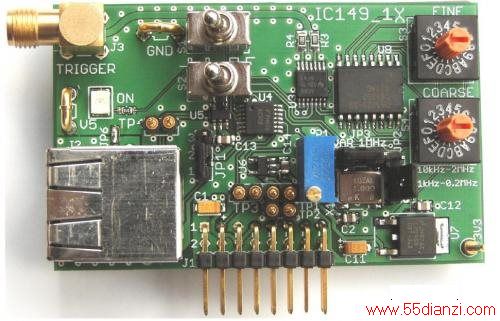

    由于采样原理,iC227会重复信号工作。因此,需要一个数字脉冲发生器来完成测试装置。图8所示的是iC149脉冲发生器。它产生脉冲宽度从1到64ns,步长增量0.25ns。固定频率1MHz以及提供LVDS和TTL输出。管脚连接兼容iC-HG和iC-NZN/NZP评估板。

    图8:脉冲发生器管脚连接使用iC-HG/NZN/NZP评估板

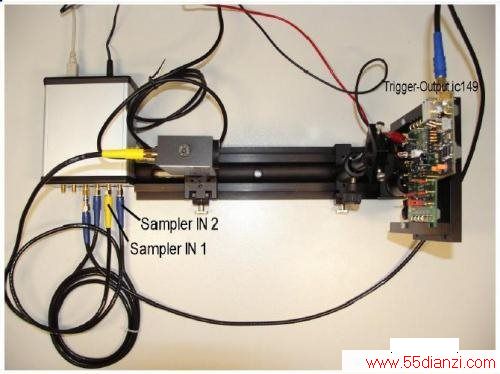

    脉冲宽度可由两位十六进制码旋转开关设置。举个例子,一个完整的测试装置如图9所示。它由一个光学测试台组成,包括iC-NZN评估板和脉冲发生器iC149。接收器方iC212光电接收被用来和iC227一起工作,iC227带宽设置为8GHz,iC212光电接收器直接连接到通道1。“Inputvia Trigger”复选框必须保持未选。

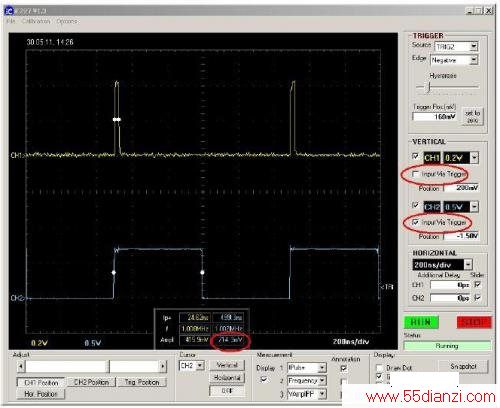

    图9:光学测量采用计算机USB光学仪器

    iC212光电接收器输出直接连接到“SAMPLER IN1”。“Input via Trigger”复选框必须保持未选。

    5)设计检查

    对于高速激光驱动器设计,推荐注重考虑以下项目:

    o PCB板布局参照第3项

    o 示波器带宽要充分考虑快速跃迁和过冲

    o iC-HG在LDKx的过冲输出不应该超过最大值12V

    o iC-NZN在LDK的过冲输出不应该超过15V,正常值为12V

    6)概要

    新一代基于iC-HG的激光驱动器电路能够产生高功率激光脉冲,脉宽低于3.5ns。为了在相关应用中能精确达到这个目标,需要优化PCB设计来减小分布电感。需要专用工具来测量光学输出的上升沿和下降沿时长。光电接收器iC212,脉冲发生器iC149和数字USB示波器iC227是测量设备新的选择。这同时也将示波器和计算机改变成一个测量实际激光二极管输出的光学仪器。
