在修理电机过程中，维修员会遇到手头没有所修电机线径的导线。遇此情况，只有变通使用，计算代用线径进行修理。代用原则是保障定子绕组的电流密度不变。
计算公式：
根据公式(1)的变通计算方法介绍如下，供读者参考。
一、改变导线并联根数选取导线线径
从式(1)中可知，若电机接法（角形接法或星形接法）不变，相电流I相不变，电流密度j1不变，并联支路数a不变，只有改变并联根数n，使新绕组并联根数n2和导线截面积s2的乘积与原绕组导线的截面积s1和并联根数n，的乘积相等。
写成公式：

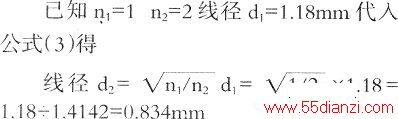

例：一台Y100L2-4型3kW电机．线径为1.18mrn,1路，一根导线，31匝，Y接法，现改一路二根并绕Y接法。
取二根直径为0.83mm的导线并联代替原单根直径为1.18mm的导线。
当然，也可按照导线的截面积不变这一原则选配。通过计算或查资料可知：
φ1.18mm导线的截面积是1.094mm2，φ0.83mm导线的截面积是0.541mm2，二根并联截面积之和是1.082mm2，φ0.80mm导线的截面积是0.503mm2，φ0.86mm导线的截面积是0.581mm2，二根并联后的截面积之和是1.084mm2，均非常接近1.094mm2，所以可用两根中0.83mm线并联，或者用一根φ0.80mm线和一根φ0.86mm线并联代替中1.18线。
二、改变导线并联支路数选取导线线径
从式(1)可知，若电机接法不变，相电流Iφ不变，电流密度J1不变，并联根数n不变，则只有改变并联支路数a，使新绕组并联支路数a2和导线截面积S2的乘积，与原绕组导线截面积S1和并联支路数a1的乘积相等，写成a1S1=a2S2
a1一原绕组并联支路数；
d1一原绕组导线线径；
a2一新绕组并联支路数；
d2一新绕组导线线径。
由于电机每相绕组线圈个数不能变，每条支路的电压没有变，新绕组并联支路数增加a倍，那么，绕组线圈每条支路线圈个数必定只有原个数的1/a。又因为每条支路串联匝数因电压变化而变化（成正比关系变化），所以支路线圈匝数也随着增加a倍，写成公式：
N2=(a2／a1)N1——公式(5)N1-旧绕组线圈匝数；N2-新绕组线圈匝数。
例：一台Y112M-4型4kW电机，△接法，线径为1.06mm．46匝，1路。现改为二路△接法代替一路绕组。
已知a1=1，a2=2，d1=1.06mm，N1=46（匝），分别代人公式(4)、公式(5)得：
用直径0.7 5mm导线2路并联三角形接法，每个线圈绕92匝，代替原单根直径为1.06mm导线，46匝，一路三角形连接。
三、改变电机接法

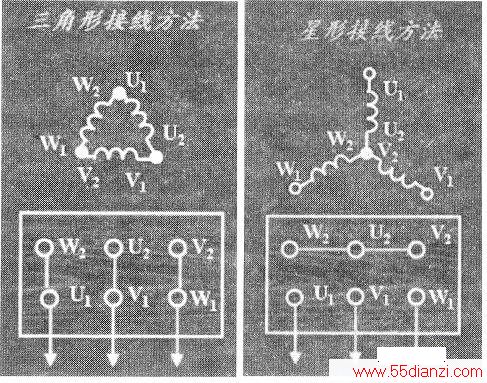

电机线圈有三角形(△)和星形(Y)接法之分，如下左图、下右所示。
1.原绕组星形接法改为三角形接法
在星形接法中，
若把星形接法改为三角形接法，线圈
每支路串联匝数随线圈电压变化成正比例关系变化，所以新线圈的匝数N2是旧线圈
例：一台Y90L2-2型2.2kW电机，1路Y接法，线径为0.95mm，58匝，现将其改为一路△接法。

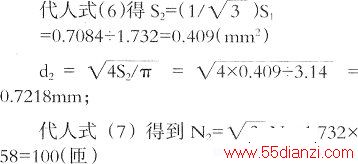

已知d1=0.95mm，N1=58匝(φ0.95mm导线的横截面积S1是0.7084mm2)
即取直径为0.72mm的漆包线即可绕制100匝一路三角形接法。
2、三角形接法改星形接法
三角形接法改星形接法和星形接法改为三角形接法计算方法正相反。△接法改

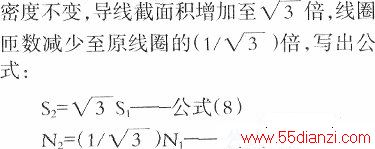

。若并联根数、并联支路数不变，保证电流
例：Y132S -4型5.5kW电机，线径0.93mmx2根，47匝，一路三角形接法，现改为1路星形接法。
已知，N1=47匝，导线的截面积S1=2x(1/4)x3.14x(0.93)2=1.358mm2,将Sl代人公式(8)，得
=2.352mm2选3根φ1.0mm导线，截面积是2.355mm2将N1代人公式(9)
改后取3根φ1.0mm导线绕27匝一路星形绕制。
在实际使用时应活学活用，灵活掌握，举一反三进行维修，在上例中，也可改为二根φ0,93mm导线，94匝三角形接法；还可以改为1根φ0.83mm和1根φ0.90mm导线并联54匝，二路星形接法；或二根中0.86mm导线54匝，二路星形接法；还能改为1根中0.86mm导线108匝，四路星形接法。
