直流电机绕组线端的标志方法

　　1．口诀
　　
　　直流绕组有多种，线端标志要记清。
　　
　　A、B、C、D、E、F，六个字母较常用。
　　
　　·电枢为A换向B；补偿为C串励D；他励绕组用F；并励绕组使用E。
　　
　　l端接正2接负，一般不出B、C、D。
　　
　　2．说明
　　
　　和交流电机相比，电磁式直流电机的绕组是较多的，有电枢绕组、换向绕组、补偿绕组、励磁绕组、辅助绕组共五种之多，励磁绕组又分为他励、并励、串励、复励等类型，辅助绕组也有直轴和交轴之分。为了加以区别，国家标准中规定了各绕组的线端标志符号，共有A、B、C、D、E、F、H、J八个，依次分别为：
　　
　　A——电枢绕组；B——换向绕组；C——补偿绕组；D-串励绕组：E-并励绕组；F——他励绕组；H——直轴辅助绕组：
　　
　　J——交轴辅助绕组。
　　
　　前6种较为常用，所以在本口诀中给出。在记忆时还有一个规律，即前四个绕组（电枢绕组、换向绕组、补偿绕组和串励绕组）在电机中是成串联关系的，并且在很多情况下还有按电枢绕组(A)→换向绕组(B)→补偿绕组(C)→串励绕组(D)的顺序进行串联。
　　
　　用在符号后加1和2的方式表示绕组的两个端点，1表示“头”，应与电源（对电动机）或输出电压（对发电机）的正极相连，2表示“尾”，应与电源（对电动机）或输出电压（对发电机）的负极相连。当一种绕组由两个绕组组成时，第二个绕组用3和4。
　　

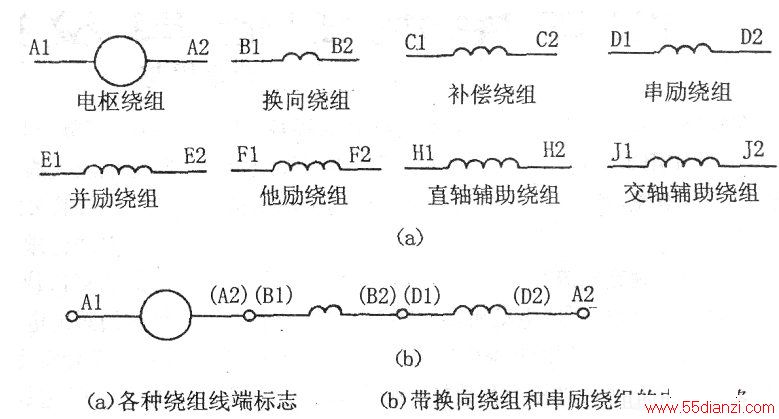

　　在有换向绕组、补偿绕组、串励绕组与电枢绕组相串联的情况下，引出电机的两个端点规定用电枢绕组的两个标志表示，即Al表示正极，A2表示负极。中间的绕组线端标志不出现在引出线端，这是口诀“一般不出B、C、D”所要表达的意思。上述规定如下图所示。
