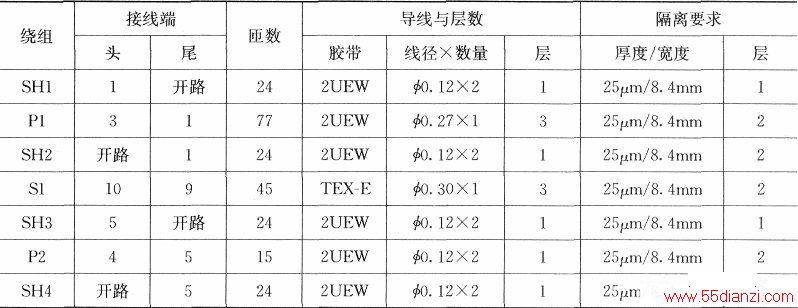

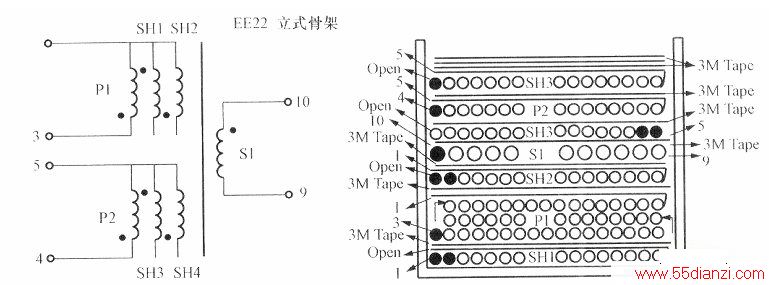

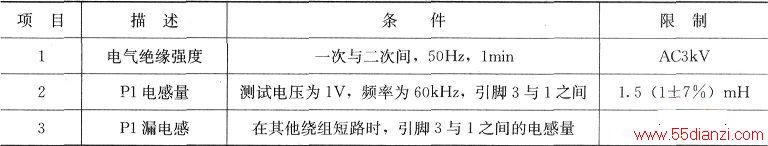

ACT50控制电路的工作频率为60kHz,输出功率为12W,因此我们根据PCB板可用空间与实际输出功率,选用EE22的磁心,磁心材质为PC40或相当于PC40的磁心。从安规角度考虑,因变压器的窗口面积有限,无法用挡墙,所以变压器二次绕组采用三层绝缘线来绕制,所有的引出线必须加相应直径的铁弗龙套管。变压器的绕制结构如下图所示,绕制方法见上表。下表是变压器的主要电气参数。
注L(3-1)=1.5mH(±10%,测试频率一60kHz)。
