单管输出变压器设计工艺

　　(1)先确定初级电感Li。

　　式中Ra为单管最佳负载电阻（可查电子管手册），单位为Ω。fL为最低工作频率，单位为Hz。M为中心频率（一般以400Hz或1000Hz为基准）的增益与fL的增益的对数比(dB)，一般为3dB左右。若取3dB，即M＝1.41，则上式可简化为L1≈Ra/6fL。fL在高保真功放中可取50—50Hz。若fL过低，铁心将太大。

　　(2)铁心截面积S，可按下列经验公式计算：

　　输出变压器是胆机的重要组成部分，它是胆机功放的音频信号通过的最后一关，其品质的优劣，直接影响到输出信号的频率特性和非线性失真。现在市场上不易买到功率和阻抗完全匹配的成品。即使有，优质的太昂贵；一般广播机、收音机用的频率特性不过100～5000Hz左右，失真度也较大，与高保真音响的要求相差甚远。若有条件自制，则花钱不多，却能获得令人满意的效果。其实输出变压器的设计与制作并不很难，只要有耐心，精心细作，定能成功。兹简述如下：

　　1．单管输出变压器设计(1)先确定初级电感Li。

　　式中Ra为单管最佳负载电阻（可查电子管手册），单位为Ω。fL为最低工作频率，单位为Hz。M为中心频率（一般以400Hz或1000Hz为基准）的增益与fL的增益的对数比(dB)，一般为3dB左右。若取3dB，即M＝1.41，则上式可简化为L1≈Ra/6fL。fL在高保真功放中可取50—50Hz。若fL过低，铁心将太大。

　　(2)铁心截面积S，可按下列经验公式计算：

　　式中Ia为通过变压器初级的直流磁化电流，即电子管作甲类放大时的静态屏流，单位为mA。例如6P1在甲类放大时的静态屏流一般约为32mA。

　　(3)初级匝数Nl=40L1la/S（匝）

　　若所用硅钢片质量较差，则式中系数40应改用45。

　　(4)次级匝数N2

　　式中RL为扬声器标称阻抗。η为变压器效率，因单管输出功率都不大，故一般取0.75。于是

　　(5)导线直径：初级线径φ1＝0.02根号Ia。次级线径φ2=0.7根号4（P2/RL）。Ia的单位为mA。P2为次级输出功率。P2=ηP1，Pl为管子输出至初级的功率。也可以根据la的值(mA)，和次级输出电流Io=根号P2/RL的值直接查线规表中的近似载流量所对应的线径。

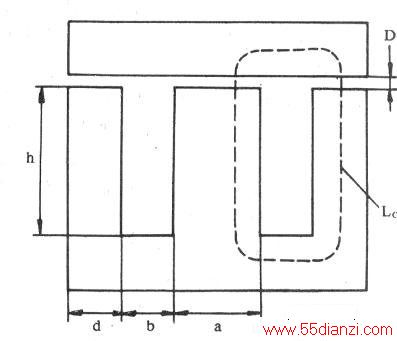

　　(6)单管甲类功放有较大的直流磁化电流，铁心需加一个空隙(如下图的D)否则会降低初级电感，增加非线性失真。空隙D=(N1Ia/16)×10（-5）（毫米）用相当于此厚度的绝缘纸垫即可。铁心应顺一边插入。
