现场总线打包式发送与接收主要用到SFC15（打包发送）和SFC14（打包接收）。本例以S7－400 为主站，S7－300 为从站为例来说明打包式发送和接收的组态步骤。
先组态从站S7－300。

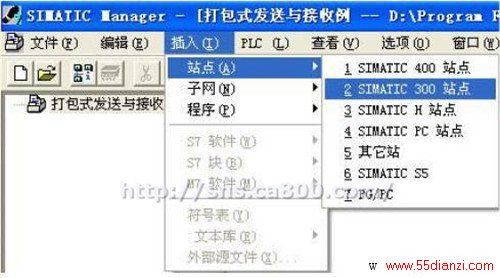

1、新建项目“打包式发送与接收例”，插入S7－300 站点。

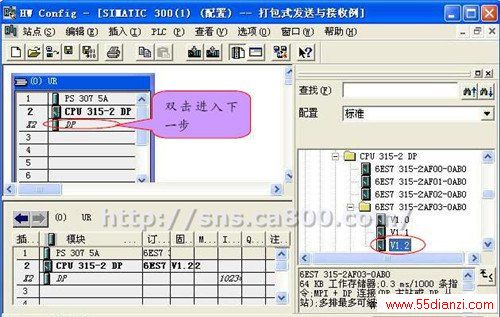

2、双击“硬件”进入“HW Config”（硬件组态）环境，组态S7－300的硬件（先放入导轨，再放入
电源模块，最后放入CPU 模块）。在放入CPU 模块时，会出现“属性－RPOFIBUS 接口 DP”对话框（设置CPU的地址及通信波特率），可以先点击“取消”以后再设置。
3 、双槽架中的DP 项， 弹出“ 属性－ DP ” 对话框。

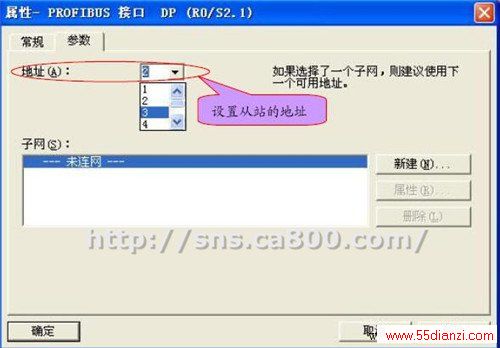

4、，点击“常规”标签中的“属性…”按钮，出现“属性－Profibus接口”对话框，设置从站的地址。双击进入下一步

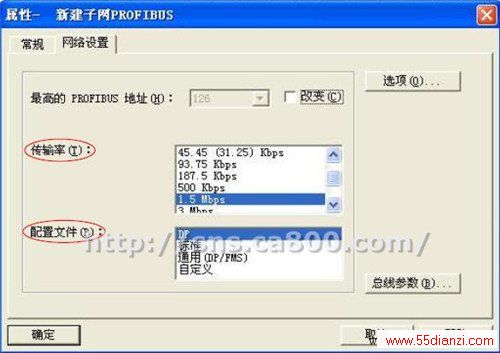

5、点击“新建…”，出现“属性－新建子网PROFIBUS”对话框，设置传输传输的波特率及配置文件（DP）。

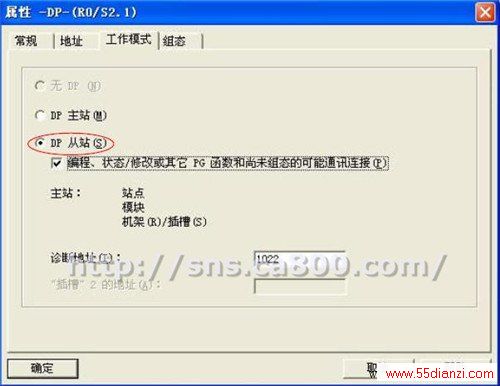

6、点击两次“确定”，重新回到第三步的画面。点击“工作模式”标签，选择为“DP 从站”模式。设置从站的地址

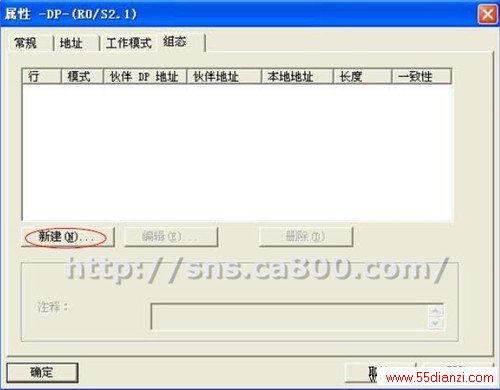

7、点击“组态”标签，进行通信接口数据区的组态。
8、点击“新建…”按钮，先组态输入数据区。
9、点击第7 步中的“新建…”，组态输出数据区域。
地址类型选择输入一致性选择全部以上选择完后点击确定

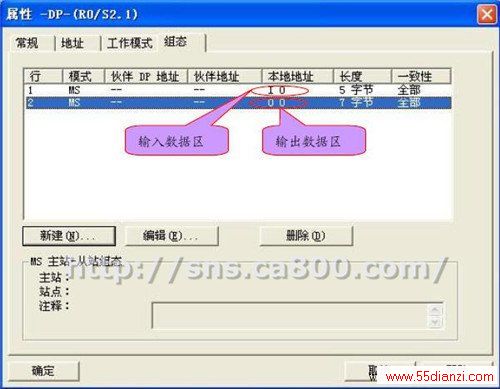

10、从站S7－300 发送和接收数据区组态完后如下图所示：
地址类型选择输出，一致性选择全部，以上选择完后后确定
从站组态完毕，再组态主站。
11、和组态从站一样，先组态主站S7－400 的硬件。
12、在组态CPU 模块时，会自动弹出“属性-PROFIBUS 接口”，点击子网中已有的PROFIBUS（1），再点击“属性…”，设置通讯参数（波特率和配置文件）。
13、从站S7－300 挂于主站网络中。
14、从站挂于主站网络后，会自动弹出“DP 从站属性”窗口，点击“连接”标签，已经组态的所有未连接的从站显示在列表中。
鼠标按住此处，拖至PROFIBUS 图标，已经组态的从站（未连接）
15、选中要连接的从站，再点击“连接”按钮，显示连接完成后的状态信息。

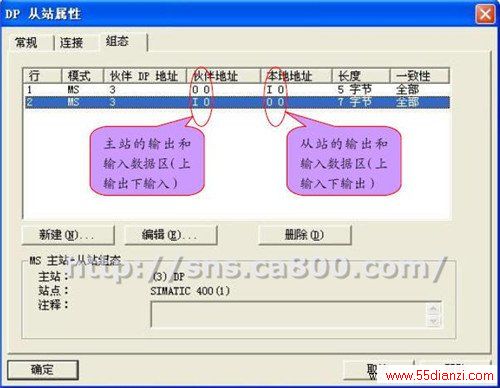

16、点击“组态”标签，组态主站的数据接收和发送区。
连接状态信息

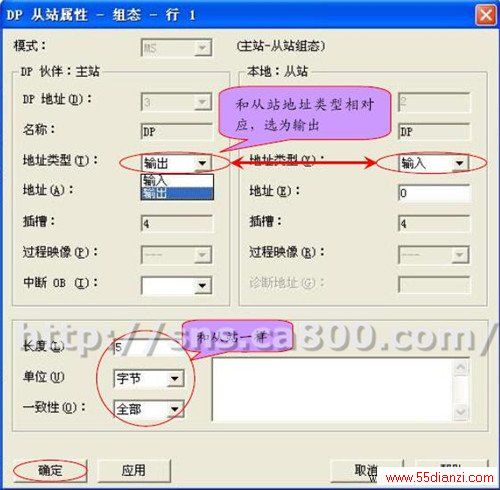

17、选中第一行，点击“编辑...”按钮，组态主站的数据发送区。组态完后，点击“确定”。
18、同样，选中第16 步中的第二行，组态主站输入数据区的地址。组态完的结果如下。和从站地址类型相对应，选为输出
和从站一样
