手把手教你配置西门子profibus现场总线打包式发送与接收

    至此，主站和从站的数据接收和发送区已经组态完毕，其对应关系如
    下：
    主站 从站
    QB0～QB4 IB0～IB4
    IB0～IB6 QB0～QB6

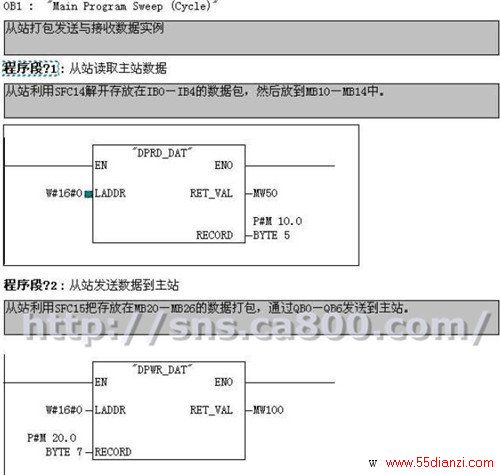

    在从站中编写的程序范例如下：





    主站的输出和
    输入数据区（上
    输出下输入）
    从站的输出和
    输入数据区（上
    输入下输出）

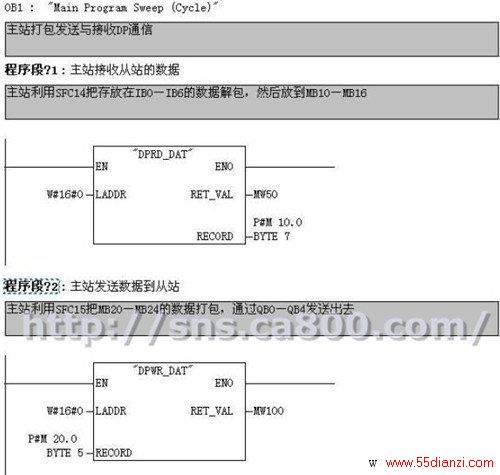

    主站中编写的程序范例如下：





    符号说明：
    LADDR 组态数据区的首地址（必须以十六进制格式输入地址）
    RET＿VAL
    如果在激活功能期间出现错误，则返回值将包含一个错
    误代码。
    RECORD
    已读取的用户数据的目标区域。必须与用STEP 7 为选定
    模块配置的长度完全相同
