彩电开关电源的维修开关型稳压电源，由于它具有：效率高、稳压范围宽、体积小、重量轻、保护电路灵敏可靠等优点，而在彩色电视机中得到广泛应用。但因其电路比较复杂，开关管又工作在高电压大电流的恶劣环境下，因此其损坏率较高。开关电源是彩色电视机的能源供给电路，发生故障后，轻则使光栅或图像出现异常，重则出珊‘三无”
甚至机内冒烟。所以，了解并掌握检修彩电开关电源的一些基本方法及程序是十分必要的。
开关电源电路大致分为并联型和串联型两大类，主要由：振荡电路、稳压电路、保护电路三大部分组成。
其基本工作过程是：先将220V、50Hz交流电压直接整流、滤波成直流电压，然后经脉冲振荡电路变换成频率远高于50Hz的高频方波脉冲，最后经高频整流、滤波成直流电压，并通过调节高频方波的脉宽(或频率)来获得稳定的直流电压的输出，即：50Hz交流一未稳直流一高频脉冲一稳定直流。
引起开关电源故障的原因很多，其基本维修方法是：
一、断电状态下，“望、闻、问、切”
由于检修电源要接触到220V电压，有一定危险。
因此，尽量先检查一下在断电状态下有无明显的短路、元器件损坏等故障。首先，打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源板上元件破裂，则应重点检查此元件，一般来讲，这是出现故障的主要原因；闻一下电源内部是否有煳味，检、查是否有烧焦的元器件；问一下电源损坏的经过，是否对电源进行违规的操作，在初步检查以后，还要对电源进行更深入地检测。
用万用表测量AC电源线两端的正、反向电阻及电容器充、放电情况，如果电阻值过低，说明电源内部存在短路(正常时其阻值应能达到100kΩ以上)；电容器应能够充／放电，如果损坏，则表现为Ac电源线两端阻值低，呈短路状态，否则可能是开关三极管击穿。
二、加电检测
在通过上述检查后，就可通电测试，这是检查的关键步骤，一般应重点检查电源的整流、滤波输入端、开关三极管、电源保护电路、稳压电路以及电源的输出电压、电流等。根据开关电源的故障特点，现分析几种故障现象及其检修方法。
1．电源输出电压为零
电源无输出时，彩色电视机的故障现象表现为“三无”(无光、无声音、无图像)。此时应先检查整流、滤波电压，若有300V左右则故障在振荡电路或保护电路，因此再检查启动电路。开关电源的启动电路一般是阻容串联电路或者就是电阻。启动电路常见故障是电阻或电容开路，造成开关管无启动电流而无法起振，因此，开关变压器的次级无输出电压，彩电故障现象为“三无”，但不烧保险管。检查这种故障的有效方法是：
用万用表测量开关管的基极在开机瞬间的直流电压。
如果启动电路开路(电阻型启动电路)，表现为无电压；阻容型启动电路，则表现为表针不摆动。
在检查不出损坏的元器件时，不能随意断开保护电路。此时可断开行输出级，再加入假负载，在开关电源主电压输出端接入直流电压表，观察在开机瞬间表针是否微小摆动后即回零(也可去掉假负载，直接测输出电压)，只要有极小幅度的摆动，就可以判定保护电路动作。因为开关电源工作输出一定电压后保护电路才能动作，尽管此过程极其短暂，但由于电源内部电容器的充电作用，也可以明显看出表针的瞬间摆动。若表针无摆动，则故障在启动电路，自激振荡器，开关管或其他供电电路PWM环路等。

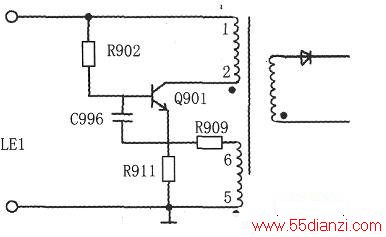

在判断是保护电路动作后，再判断是过电压还是过电流保护电路动作。在接入假负载后，负载不存在过电流，保护电路动作的原因一般为开关电源自身故障，如脉冲变压器漏电、开关管反向特性变差等。在检查开关管特性和脉冲变压器是否漏电时，可将脉冲变压器二次绕组脉冲整流管全部断开一头，使整流、滤波电路断路。将直流电压表置于10V档，接在R911两端(如图所示)。用调压器将开关电源输入电压设定在Acl00V，开机后将测得的电压值换算成电流(将电压值除以R911电阻值即可)，若在30fTIA以上，则证明开关管或脉冲变压器漏电。
检查过电压保护电路是否动作的方法是：接入假负载和电压表，将R909的电阻值增大l倍左右(原为22～82Ω，可采用68～200Ω)，R909的电阻值增大后，开关管激励不足，开关电源输出电压大幅下降，此时开关电源若有电压输出，则证明是过电压保护电路动作，其故障一般在取样电路或PWM环路。
应当注意，当保护电路自身有问题时(如控制管击穿)，也会引起电路停振，电源无输出。开关电源的开关调整管因其集电极是感性负载，所以当其工作时，其集电极承受的脉冲电压将是电源电压的8～10倍。为此，在电路上加入了吸收电路和在开关调整管集电极与地之间并接的电容，这些元件的作用与行输出级的逆程电容有相似的作用。当这些元件有问题时，极易损坏开关调整管。
不论故障如何复杂，只要分清振荡电路、保护电路和稳压电路三者的互联关系，就能逐步缩小范围，找出故障所在。
2．电源输出电压升高或偏低
电源输出电压升高，对负载电路危害很大，检修时应将负载电路断开，并接入假负载。根据开关电源的工作原理分析可知，电源输出电压升高说明振荡电路已经起振，故障系由振荡元件或稳压电路引起。
开关电源的振荡过程大致分为两阶段：一是自由振荡，其振荡频率由振荡电容充／放电时间比决定；二是受控振荡，其振荡频率与脉宽控制电路(稳压电路)的工作状态有关。输出电压升高的故障一般与受控振荡过程有关，因此该故障的检修重点在稳压电路。
输出电压偏低造成的故障现象是：使彩色电视机光栅缩小、上部扭曲、场同步不良等，严重时还会使行扫描电路停振。所以，该故障的检修重点在稳压电路。
输出电压偏低还有一种易忽视的原因，即300v滤波电容失效。此时300V整流、滤波电压大幅度下降，从而导致输出电压偏低。
检修彩电稳压电源并不难，一般电源损坏都可以归结为保险丝熔断、整流二极管损坏、滤波电容开路或击穿、开关三极管击穿以及电源自保护等。故障原因虽很多，但只要掌握从大到小，从易到难，从多到少的原则，便可少走弯路。这也是检修‘切家用电器的原则。
同时在检修过程中不断总结各种方法，灵活运用，多动手，排除电源故障就会变得简捷而准确。
