基于Profibus-DP现场总线的板坯传动系统

    出的窗口中选择“SIMATIC S7 Protocol suite”，将其添加到“Tag Management”目录下。

    5.2 通讯设置

    选择TCP/IP 通讯协议，单击右键选择“Systemparameter”，在窗口“Logical device name”项目中选择

    CP5613;选择TCP/IP通讯驱动，单击右键选择“NewDriver connection”，建立一个新的连接，在对话框中添加需要访问的CPU 地址(Station Address)和槽号(Slot Number)等。

    5.3 画面编辑及状态显示

    利用画面编辑器提供丰富的库资源或者导入自己设计好的图片作为人机界面;分组变量，根据Tag和项目在PLC 中相应的关系，对其变量属性进行设置，通过Wincc 内部函数GetTag 和SetTag 实现数据交换，当相应的信息变化时候，系统做出回应，如颜色的变化，数字的改变，报警等。本系统对与变频器对应的辊道设置了三种状态，以不同颜色标识：前进(绿色)，后退(黄色)，故障(红色)。当红色报警出现时候，画面下方会出现相关的信息条目，信息实时刷新。可通过信息记录或报警记录来确定是哪个报警信息，这些信息包括：变频器跳闸，马达温度高，冷却水温度高，马达开关关，通讯故障。

    6 系统维护

    维护人员根据Wincc画面信息了解变频器状态并作出相应的处理。另外对于现场级可通过变频器的状态了解变频器本身及电动机的状态。西门子变频器提供了三种手段来了解上述信息。

    6.1 通过SDP(基本状态模板)

    通过SDP上下两个LED灯状态来判断故障基本信息，具体如表1所列。

    6.2 利用基本操作面板(BOP)

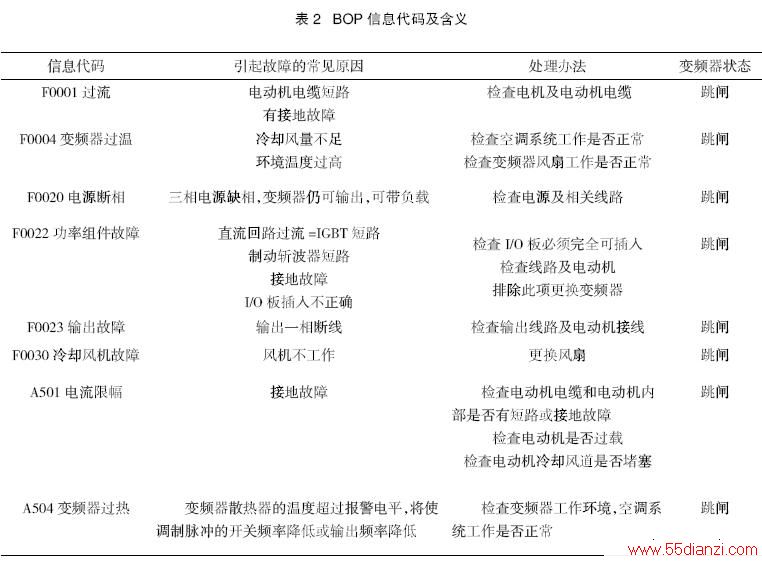

    在BOP 分别用Axxx 和Fxxx表示报警信息和故障信息。在实际的维护中经常能遇到的一些信息及常见处理办法，如表2所列。

    6.3 利用高级操作面板(AOP)

    AOP设有报警屏幕，当变频器出现故障或者变频器网络出现故障，AOP将给出特定的故障信息：发生故障的变频器识别号;故障码;说明故障状态的解释文本。

    利用AOP 可以查看变频器和电动机的工作状态信息，如输出电流，电动机的转速，直流回路的电流电压等，为分析故障原因带来方便，具体细节可查找相关手册。

    7 结语

    Profibus-DP总线技术以其传输速率高，稳定性好，扩展性好，经济实用在实际应用中得到了良好的体现。另外西门子变频器提供了卓越的与Profibus-DP的接口，给组建系统带来了便利，其与变频器的友好访问接口及软件给维护带来高效率，为保证生产赢得宝贵时间。
