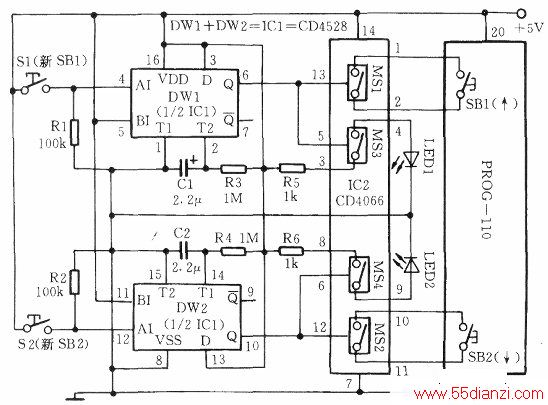

该电路如下图所示。电路使用了两片CMOS集成电路芯片IC1、IC2。IC1与外围元件组成的DW1、DW2接成了两个完全相同且均系采用正触发方式的“单稳”电路，其触发与否分别受Sl、S2按键开关控制。DW1、DW2的各Q输出端被分别被接至IC2模拟开关芯片中的MS1、MS3和MS2、MS4的控制端上，使各模拟开关闭合与否分别受DW1、DW2的Q端输出电位控制。MS1、MS2模拟开关分别直接与模块上的SB1、SB2相并联以“取而代之”：MS3、MS4则分别控制着LED1、LED2发光二极管，用以适时指示单稳的工作状态。这样，在编程输入时，即可以辅助电路中的Sl和S2代替模块上的SB1和SB2。当未按Sl或S2时，DW1、DW2的Q端均输出低电位，各模拟开关均开路，电路处于静止工作状态。
当按下S1时，DW1被触发进入暂稳态，其Q端输出高电位，使MS1闭合，相当于按下了模块上的SB1，使模块实现t翻页功能。与此同时，MS3闭合，LED1点亮，约1.5秒后，DW1单稳状态结束，Q端恢复输出低电位，则MS1、MS3断开，相当于模块上SB1也被断开，LED1也同时熄灭，至此，模块上SB1完成一次间接开、关过程（按动S2的工作过程与此相似，不再重复）。由单稳特性可知，DW1和DW2在被触发的一个单稳周期内，即使被多次触发，其Q端也只是输出一次高电位，这里，相当于使模块上的SB1或SB2只按动了一次，这样，就可以有效地避免因开关接点的抖动造成的误动作，从而可免除此类编程操作失误的问题出现。
由于本电路在与模块上的SB1、SB2并联时，采用了双向模拟开关的隔离控制方式，所以，在接线时不必考虑模块的内部电路结构和区分SB1、SB2接点的极性，只需直接并联即可，不会对模块本身的正常工作带来任何不良影响，既简单又方便。
电路中所需元件参数、规格如图中所标注，其中，LED1、LED2应采用高灵敏、高亮度的发光二极管：IC1可用CD4098、CD4538等型号直接代换（代换后延时时间参数略有差异）；DW1、DW2的延时时间分别由Cl、R3和C2、R4的数值所决定（按照图示所标数值，延时时间约为1.5秒），读者可根据个人需要选择确定，但为确保防抖动的效果，其最短延时时间以不少于0.5秒为宜。.
