采用4N25构成的通信电缆防盗报警电路

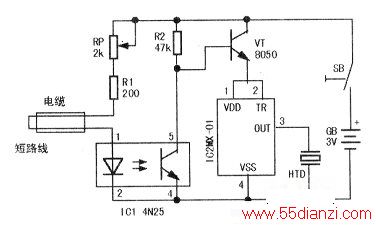

　　电路如下图所示，IC1(4N25)为光耦合器．IC2(MX-01)为“BP、BP”语音集成电路。RP、Rl和空线电阻与IC1输入端LED串联，调节RP可使LED发光亮度适中。电缆正常时，IC1输入端LED发光，输出端光敏管导通，VT基极接低电平反偏截止，IC2无电，压电蜂鸣器HTD无声。一旦通信电缆被盗割或被挂断时，IC1中LED开路熄灭，光敏管截止呈高阻状态，VT被R2上拉导通，IC2得电，蜂鸣器发出“BP、BP”报警声。
