振威C-5单通道楼宇对讲系统模块接线图

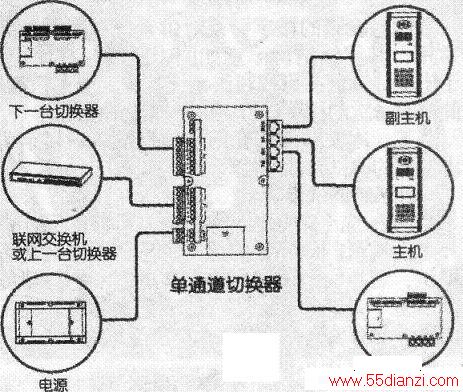

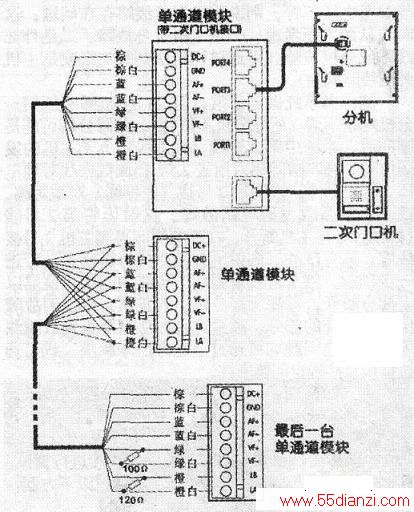

　　振威C-5单通道楼宇对讲系统模块接线图见下图：

      1)PORT卜PORT4用于接室内分机。
　　
　　2)二次门口机需与单通道模块（带二次门口机接口）搭配使用。
　　
　　3)楼道总线与模块接线时需将同一信号的上行线与上行线拧成一股后再接到模块上。
　　
　　4)单元内部的最后一台模块的LA、LB之间必须接一个120Ω的电阻，VF+、VF-之间必须接一个100Ω的电阻(见下图)。
