基于TWH22的通信电缆防盗报警电路

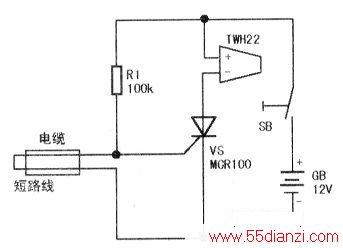

　　采用TWH22构成的通信电缆防盗报警电路如下图所示。

　　TWH22（或LQ46-88D）为自带音源的大功率讯响器，当电源为12V时输出功率为12W，能产生125dB的“抓贼呀”的强力报警声。电缆正常时，可控硅VS截止，不报警。电缆割断时VS导通，TWH22发出强力报警声。
