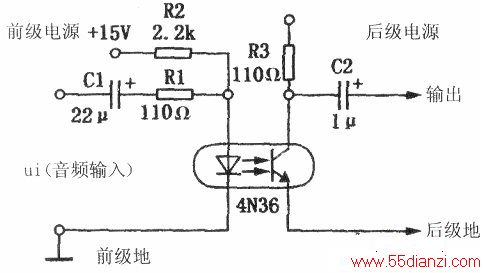

下图是应用光电耦合器的扩音机功放输入端电路，图中左边接扩音设备的信号源，右边接高保真扩音机功放级。光电耦合器将信号源电路（话筒、唱机、录放机输出插孔引出线）隔离，以防止由于地线间的电位差引入的噪声串入扩音机形成干扰，使放音系统具有高的稳定性和保真度。
来自信号源的电信号Ui，经光电耦合器4N36中的发光二极管，先转换成光信号。
4N36中的光电三极管接收了光信号，又转换成放大后的电信号，经耦合电容C2隔直流，输出的音频交流信号送到功放级进一步放大。R1、C1为输入端限流电阻和隔直电容，R2为发光二极管直流偏置电阻(发光二极管工作电流为5—10 mA)，R3为光电三极管的集电极电阻。
