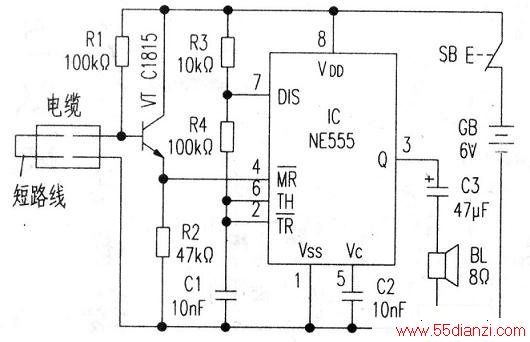

下图电路以单时基电路NE555为核心组成。电路中利用通信电缆中的一对空线，将其终端（分线箱）进行短接。NE555接成无稳态多谐振荡器模式，振荡频率通常按f=1.443/[(R3+2xR4)xCl进行估算。电缆线正常时，因VT经电缆线（阻值很小）接地而处于截止状态，lC强复位端④脚为低电平，所以振荡器停振，扬声器BL无声。若通信电缆被盗割（或挂断）时，VT被Rl上拉正偏导通，lC④脚经VT获高电平而起振工作，③脚输出约690Hz的音频信号，经扬声器发出报警声。IC不宜使用CMOS型时基电路（如SG75555等）应采用输出电流较大的双极型时基电路(输出电流可达200mA)，以增加输出驱动能力。
