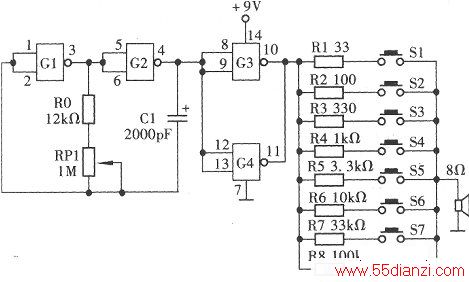

电路如下图所示。G1、G2、G3、G4为CC4011集成电路的四个与非门。G1、G2、RO、RP1、C1构成多谐振药器,产生一定频率的音频信号(250Hz~21kH),经G3、G4并联组成的缓冲级倒相整形,再经电阻R1~R8衰减后,驱动扬声器发声。
测试时,按下S1,调节RP1使振荡器发出你希望听到的音调。然后依次按下按钮S1~S8,可听到不同音量的声音。S1音量最高,S8音量最低。每挡衰减约lOdB,找到你所能听到的最小声音对应的开关位置,并与别人的听力作一比较,即可知道你在这一频率点听力的相对好坏。
