时钟抖动和相噪与测量方法

时钟抖动和相噪与测量方法

点击数:7283 次   录入时间:03-04 11:37:43   整理:http://www.55dianzi.com   传感-检测-采集技术

    抖动是衡量时钟性能的重要指标,抖动一般定义为信号在某特定时刻相对于其理想位置的短期偏移。这个短期偏移在时域的表现形式为抖动(下文的抖动专指时域抖动),在频域的表现形式为相噪。本文主要探讨下时钟抖动和相噪以及其测量方法,以及两者之间的关系。

  1、抖动介绍

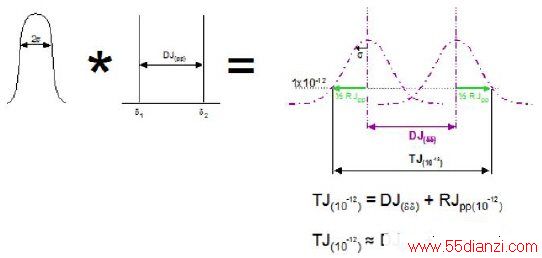

  抖动是对时域信号的测量结果,反映了信号边沿相对其理想位置偏离了多少。抖动有两种主要成分:确定性抖动和随机抖动。确定性抖动是可以重复和预测的,其峰峰值是有界的,通常意义上的DJ是指其pk-pk值;随机抖动是不能预测的定时噪声,分析时一般使用高斯分布来近似表征,理论上可以偏离中间值无限大,所以随机抖动是没有峰到峰边界的,通常意义上的RJ指标是指其RMS值,可以根据其RMS值推算其在一定误码率时的值。目前最常用的分析方法是使用双狄拉克模型。该模型假定概率密度函数两侧的尾部是服从高斯分布的,高斯分布很容易模拟,并且可以向下推算出较低的概率分布。总抖动是RJ和DJ概率密度函数的卷积。





  但是,业界对于高斯分布能否精确地描绘随机抖动直方图的尾部还存在争议。真正的随机抖动是遵守高斯分布的,但实际的测量中多个低幅度的DJ会卷积到一个分布函数,这导致测量出的概率密度分布的中心接近高斯分布,而尾部却夹杂了一些DJ。所以,真正的RJ可能只占高斯模型的抖动的一部分,测量中RJ可能被放大了,同时总抖动也会被放大。

  2、抖动测量

  时钟抖动通常有三种测量方法,对应于TIE(Time Interval Error 时间间隔误差)、period(周期抖动)和Cycle-Cycle(相邻周期抖动)三种抖动指标。

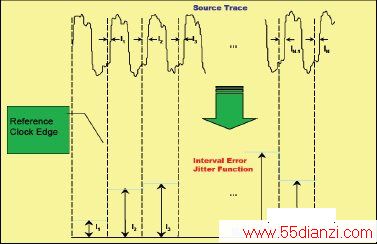

  TIE抖动(时间间隔误差),以被测时钟沿与理想时钟沿之间的时间差为样本,即以图中的TIEn为样本,通过对很多个样本进行统计分析,表征时钟沿与理想时钟沿偏离值的变化、分布情况,如下图所示:

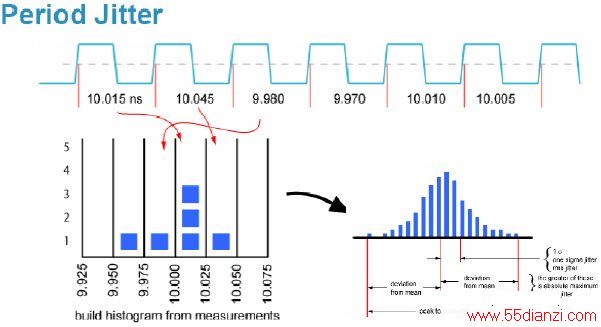

  Period Jitter(周期抖动),以时钟信号的周期做样本,即以图中的Pn做样本,通过对很多个样本进行统计分析,表征时钟信号周期Pn的变化、分布情况,对于保证数字系统中的建立保持时间规范很有意义。如下图所示:
