其中，L(f)是关心频段内相噪的积分。

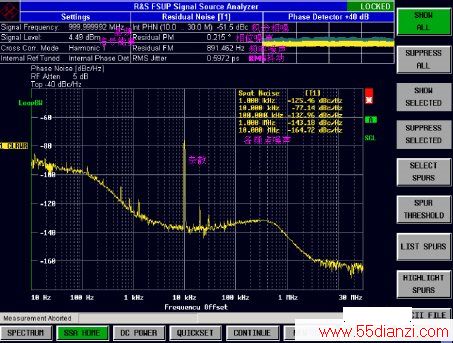

从下面的测量可以得到10Hz到30MHz的积分相噪是-51.5dBc，以该测量为例计算：
UI=1/999.999992MHz≈1ns
RMS JTIE=3.763mrad*1ns/2π=0.215° *1ns/360°=0.5972ps
5.2 相噪与抖动测量值的比较
下面四幅图分别是时域的TIE、Jc-c、Jperiod和频域的相噪，可以看到四个测量值有很大的差异，原因可能有以下几点：
• 相噪测试时设定了具体的积分带宽，这个带宽一般在几十兆Hz以内。而时域抖动测试并没有带宽限制，其带宽限制只取决于示波器仪器本身;
• 仪器在测量过程中引入噪声，这里示波器的底噪大于相噪仪，引入的噪声会更大些;
• 相噪仪只是观察到每一个时刻的噪声，示波器可以累积观察一段时间的噪声;
• 相噪测试时以输入信号本身的频率作为基频，忽略了信号的频偏;而示波器测量TIE时会以理想时钟作为参考。
6、小结
抖动测量就像是盲人摸象，每种方法都有其局限性。工程师需要深入了解系统的抖动的要求，以及各种抖动测量技术的原理和优劣，根据需要选择合适的抖动测量评估方法。
