时钟抖动和相噪与测量方法

时钟抖动和相噪与测量方法

点击数:7283 次   录入时间:03-04 11:37:43   整理:http://www.55dianzi.com   传感-检测-采集技术

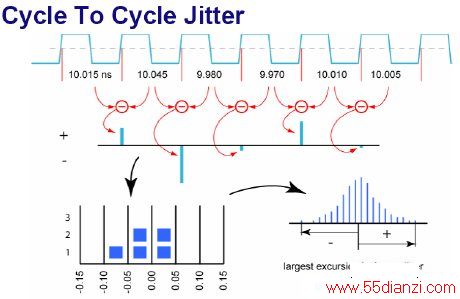

  Cycle-Cycle Jitter(Cycle-Cycle抖动),以时钟信号相邻周期的差值做样本,即以图中的Cn做样本,通过对很多个样本(1K~10K)进行统计分析,表征时钟信号相邻周期变化值的变化、分布情况,一般用于需要限制频率突变的场合。如下图所示:





  TIE、Jperiod和Jcycle-cycle三种抖动指标之间的关系如下:

  TIE的微分可以得到周期抖动。







  其中,Δtpn为周期抖动, tn为实际周期,T0为理想周期,ΔtIEn为TIE抖动。

  周期抖动(period jitter)的微分可以得到cycle-cycle jitter。







  其中,Δtcn为周期抖动, tn为实际周期,Δtpn为周期抖动。

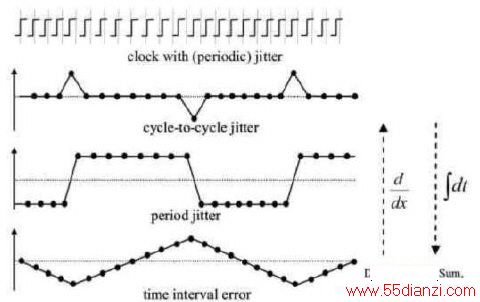

  三者的关系可以用下图表示:





  3、相噪介绍
