神龙富康系列轿车双向防盗报警系统用户遥控器

　　新一代神龙富康系列轿车部分车型中安装了可视双向防盗报警系统（该防盗系统的型号为YT-202N，在中华骏捷轿车、华普系列轿车、乐骋系列轿车、捷达系列轿车、五菱系列面包车、江淮系列商务车等上均有应用)，该系统的所有控制功能均可以通过遥控器面板上的LCD液晶显示屏上的显示图形进行显示。整个系统主要由两个部分构成，即遥控器部分与接收器部分，两者采用无线遥控双向通信方式。其中：遥控器由用户随身携带，既可以遥控发射各种控制指令，对汽车的有关功能进行无线控制，又可以接收安装在汽车上的接收器发射出的防盗监控报警等信号。遥控器的发射距离最大可达110m左右；遥控接收器发射出的防盗监控报警等信号最大距离可达50m。

　　神龙富康系列轿车双向可视防盗报警系统的控制功能主要有以下几个方面：

　　●控制功能方面：遥控开启行李厢：遥控中控锁的自动控制；车况查询控制；寻车功能；按键锁定控制功能：紧急解除防盗控制功能；反劫持控制功能。

　　●工作状态提示方面：点火起动报警提示；LED指示灯工作状态提示：打开车门报警提示；开门闪灯提示。

　　●防盗控制功能方面：有声防盗报警设定；无声防盗报警设定；呼叫车主控制功能；洗车防盗模式设定功能；二次防盗模式设定功能等。

　　一、双向防盗报警系统用户遥控器的组成

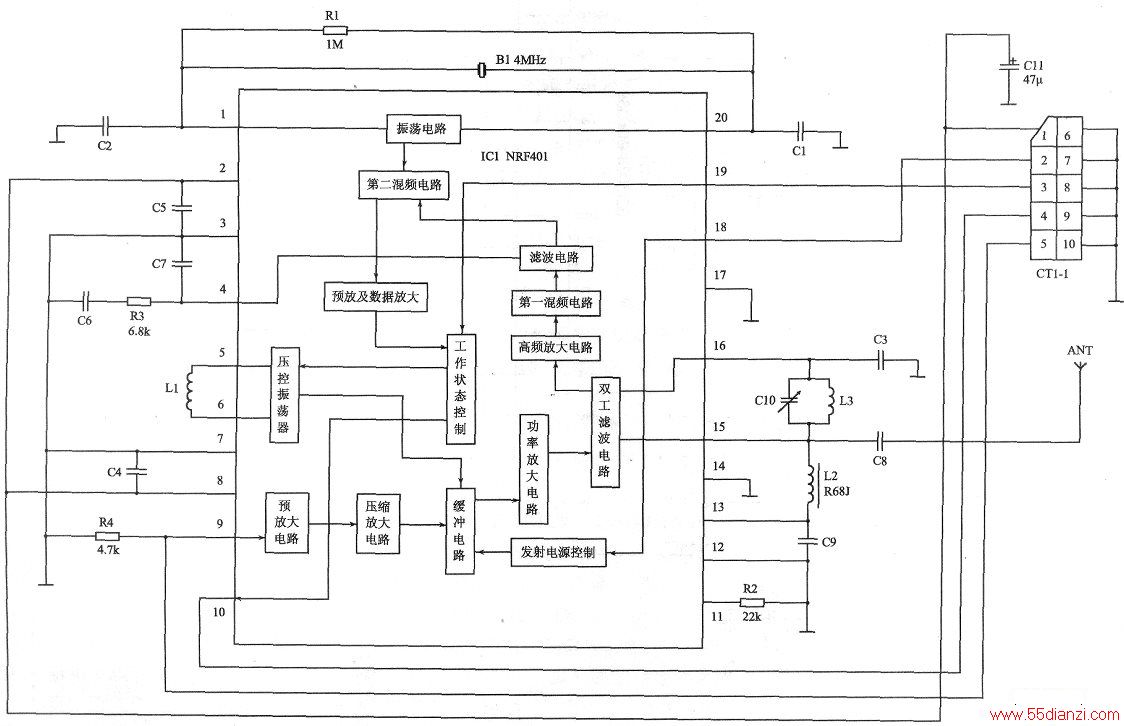

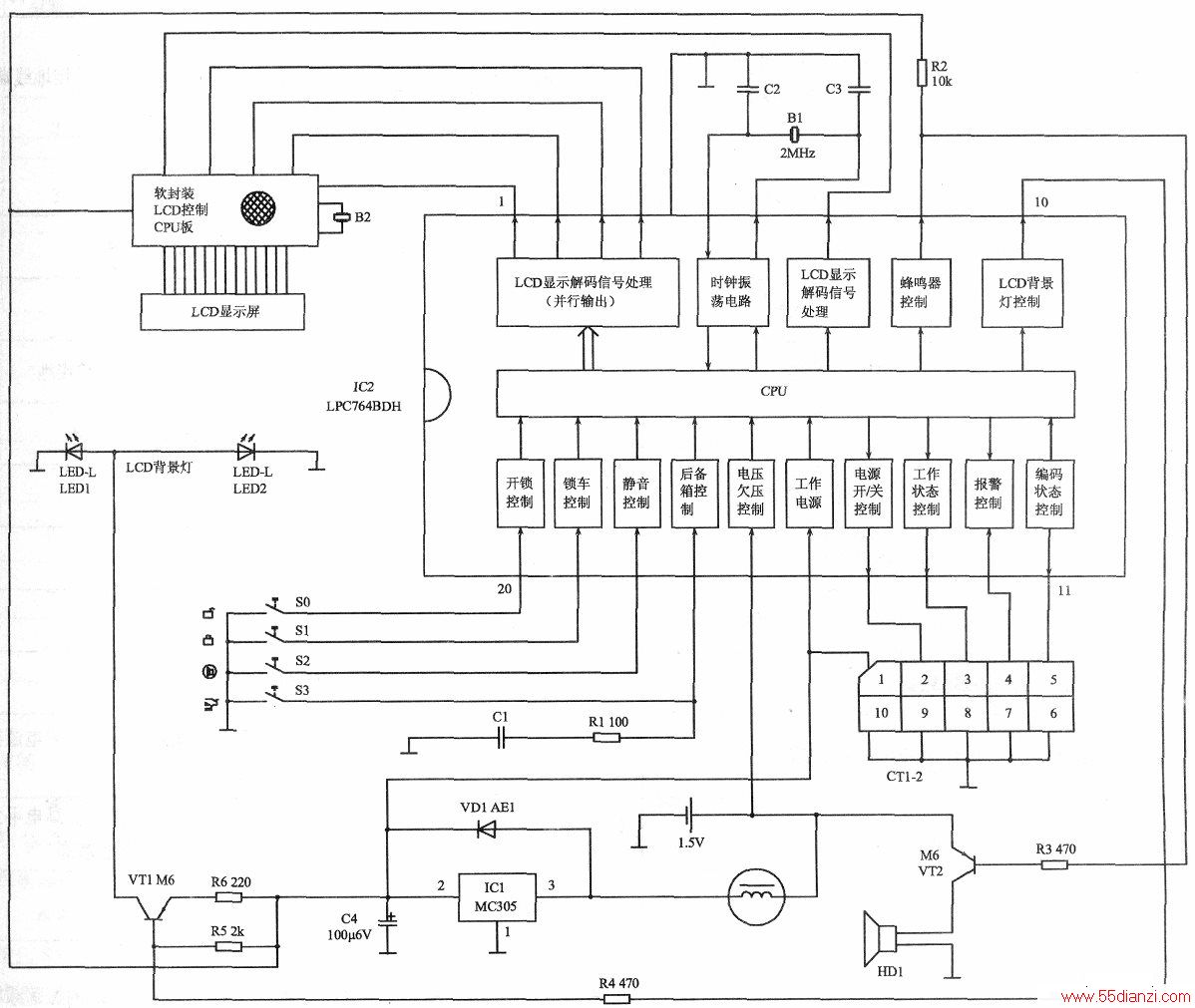

　　神龙富康系列轿车安装的可视双向防盗报警系统的用户遥控器电路如上图与下图所示，由于图1与图2分别安装在各自的印制电路板上，各印制电路板上的元器件采用分别单独编号方式，故两张图上的编号有重复，这一点必须注意。

　　神龙富康系列轿车安装的可视双向防盗报警系统的遥控器电路主要由图1中的集成电路IC1 (NRF401)与图2中的IC1 (MC305)、IC2 (LPC764BDH)、软封装LCD控制CPU板组件（厚膜组件）、LCD显示屏、VT1、VT2、压电蜂鸣器HD1、LED1与LED2发光二极管、SO～S3四只按键开关等组成。均采用贴片元件与贴片安装方式。

　　1．遥控器电路连接方式

　　神龙富康系列轿车安装的可视双向防盗报警系统的用户遥控器电路由两块电路板对插而成。也就是由图1所示的高频发射／接收电路板与图2所示的LCD显示驱动、电源升压、中央处理器( CPU)电路板构成，两者之间采用CT1（即CTl-1，CTl-21插件进行连接。CT1插件各引脚功能说明如下表所示。

CT1插件各引脚功能说明

引脚号     1     2     3     4     5     6—10 功能说明 3V工作电源电压 电源控制：高电平电源打开；低电平电源关闭 工作状态选择：高电平为发射状态：低电平为接收状态 接收到的脉宽数字信号 需要发射的编码脉冲信号 接地线端

　　2．单片无线发射/接收集成电路NRF401简介

　　NRF401是一块单片无线发射／接收集成电路，其内含：高频发射电路、高频接收电路、FSK解调等电路。采用20脚双列式结构，其各引脚功能说明如下表所示。

引脚号   字母代号     功能说明     1 XC1 振荡器振荡信号输入端     2  VDD 工作电源电压输入端(+3V)     3  VSS 接地线端     4  FILT1 滤波电路外接元件连接端     5  VC01 压控振荡器外接电感元件1     6  VC02 压控振荡器外接电感元件2     7  VSS 接地线端     8  VDD 工作电源电压输入端(+3V)     9  DIN 编码脉冲信号输入端     10  DOUT 脉宽数字信号输出端     11  PER 外接偏置电阻     12  CS 片选控制信号输入端，通常接地     13  VDD 工作电源电压输入端(+3V)     14  VSS 接地线端     15  ANT2 调频高频信号输出端2     16  ANT1 调频高频信号输出端1     17  VSS 接地线端  18  PWR 电源选择信号输入端。高电平电源打开：低电平电源关闭  19  TXEN 工作状态选择信号输入端。高电平为发射状态：低电平为接收状态     20  XC2 振荡器振荡信号输出端

　　3．中央微处理器集成电路LPC764BDH简介

　　LPC764BDH是一块中央微处理器集成电路，其内含：发射指令编码电路，报警状态解码电路，高频电路信号接收与发射状态转换电路，LCD液晶显示控制电路，电源欠压检测控制电路，报警声控制电路等。采用20脚双列式结构，其各引脚功能说明如下表所示。

引脚号     功能说明     1 解码并行输出端，供显示位选择1     2 解码并行输出端，供显示位选择2     3 解码并行输出端，供显示位选择3     4 解码并行输出端，供显示位选择4     5 接地线端     6 系统时钟振荡电路外接晶体1     7 系统时钟振荡电路外接晶体2     8 串行数据信号输出端，供显示用     9 蜂鸣器驱动控制信号输出端     10  LCD背景灯驱动控制信号输出端     11 射频编码脉冲信号输出端     12 编码报警控制信号输入端 13 射频发射／接收状态选择信号输出端。高电平为发射状态；低电平为接收状态 14 电源开／关控制信号输出端。高电平电源打开，低电平电源关闭     15 工作电源电压输入端(+3V)     16 电池电压欠压检测信号输入端     17 开后备箱开关控制信号输入端     18 静音开关控制信号输入端     19 锁车开关控制信号输入端     20 开锁开关控制信号输入端

　　二、双向防盗报警系统用户随身遥控器的原理

　　神龙富康系列轿车安装的可视双向防盗报警系统用户随身遥控器电路的工作原理可从以下几个方面来进行分析说明。

　　1．供电电路

　　遥控器电路的工作电源为一节7号的干电池，如上图所示。该电压一方面为蜂鸣器驱动管VT2提供工作电源：另一方面还加到由L1、IC1、VD1、C4等组成的升压电路。

　　IC1的型号为MC305，是一块DC-DC变换集成电路，其3脚为电压输入端，2脚为升压后的电压输出端，1脚接地线。1.5V的干电池电压经L1电感加到IC1的3脚，升压后得到的3V电压从2脚输出，提供给LCD显示电路、LCD显示背景灯电路、IC2的15脚，还通过CT1-1与CTl-2插接件的1脚，为图1电路提供工作电源。

　　2．时钟振荡电路

　　时钟振荡电路由IC2的6、7脚内电路及此两脚外接的B1、C2、C3组成，相关电路如图2所示。振荡电路的振荡频率由石英晶体振荡器的频率确定，为2MHz。振荡电路产生的时钟振荡信号提供给微处理器作时钟脉冲，用于协调各部分电路的工作。

　　3．按键电路

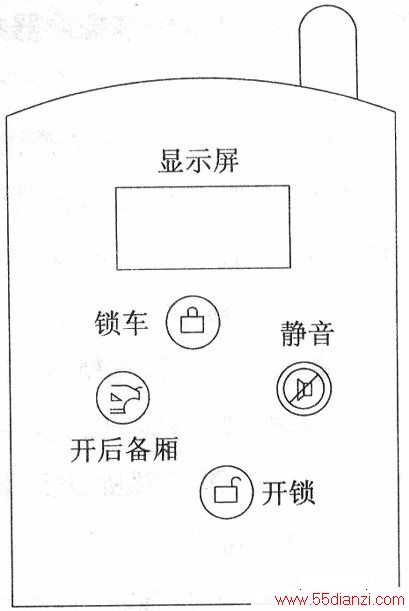

　　按键电路由IC2的16～20脚的内电路及其外接的SO~S3四只按键开关共同构成。遥控器面板结构示意图如下图所示。各个按键的作用说明如下：

　　(1)锁车按键。S1为锁车按键开关，连接在IC2的19脚与地之间，通过按压该开关的不同时间，可以实现以下功能：

　　●当瞬间按一下S1按键时，约3s左右车辆进入防盗警戒状态，此时中控锁落锁：

　　●当按住S1按键开关的时间超过2s以后，车辆进入洗车防盗模式，此时中控锁落锁：

　　●在车辆进入防盗警戒状态时，瞬间按压S1按键开关时，即可进入声光寻车状态。

　　●在车辆正在进行报警时，瞬间按压S1按键开关后，可以暂停扬声器报警状态。(2)开锁按键。so为开锁按键开关，连接在IC2的20脚与地之间，通过按压该开关的不同时间，可以实现以下功能：

　　●当按住so按键开关的时间超过2s以后，就可以遥控打开车辆的后备厢。

　　●在车辆进入防盗警戒状态时，按压一次SO按键后，即可解除防盗警戒状态，此时中控锁即可打开。

　　●在车辆正在进行报警时，按压一次SO按键后，可以暂停扬声器报警状态，同时也可解除防盗警戒状态，中控锁也被打开。

　　(3)静音按键。S2为静音按键开关，连接在IC2的18脚与地之间，通过按压该开关的不同次数，可以实现以下功能：
