DS26900：JTAG复用器/开关

     DS26900 是一款 JTAG 信号 复用器 ，能够将3路主机端口之一连接到18路(36路级联配置)次级端口。该器件可以通过三个主机端口中的任意一路进行配置。DS26900可自动检测次级端口JTAG器件的连接状态。

　　DS26900可用于多种架构，包括单个器件、两个级联器件或两个冗余器件。

　　通过所选的主机端口采用标准的JTAG工作方式实现器件的所有控制和配置。

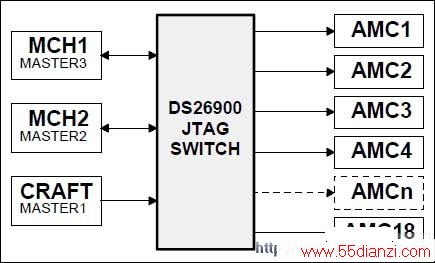

　　功能框图

　　关键特性

　　●高效方案实现星型架构JTAG

　　●实现主机与次级端口之间的透明传输

　　●单 芯片 方案提供18路独立的次级端口

　　●两个器件级联提供36路次级端口

　　●3路主端口

　　●自动检测端口的连接状态

　　●内部上拉/下拉 电阻

　　●两个32位暂存寄存器

　　●4个GPIO 引脚 用于读/写控制和信令传输

　　● 开关 频率高达 50MHz

　　●可选择更改信号通道

　　●冗余状态的器件输出引脚为高阻态

　　●独立的外设JTAG

　　●配置模式采用IEEE 1149.1 TAP控制器

　　●支持带电插/拔

　　● 3.3V 工作 电源

　　●工业级工作温度范围

　　●封装符合 RoHS 标准

　　应用

　　●AMC转接卡

　　●ATCA?载板

　　●JSM模块

　　●MICroTCA&# 8482 ;载板

　　●系统级JTAG
