分立元件触摸开关电路
分立元件触摸开关电路如下图所示，该电路由感应放大器、存储器、交流驱动器等组成。手指触摸绝缘金属板，一个小的交流信号加到Tr1的栅极，经放大在R4上产生方波，又经Tr3（相当于二极管）对C3充电，在R8上产生直流输出电压，此电压加到单结晶体管Tr6使之发生弛张振荡触发可控硅。触摸时间越长，R8上电压越大，移开手指负载断开。

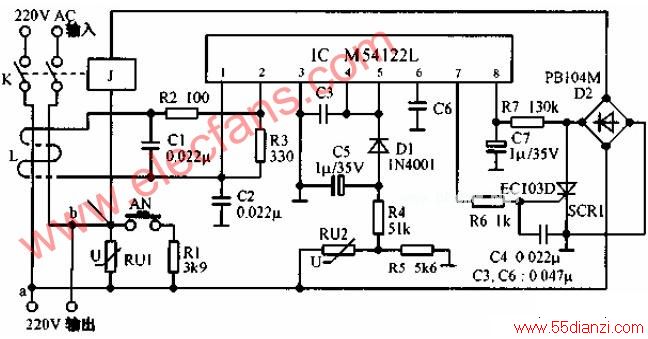

多功能漏电保护开关电路
多功能漏电保护开关利用日产专用集成电路M54122L，可以组成多功能漏电保护开关，对漏电和触电情况时，穿过电感线圈中火线和零线产生的磁场相互抵消，在线圈上不产生交流电压。当出漏电或触电时，线圈产生电压，7脚产生高电平而触发可控硅，使继电器动作切断电源。过压保护由Ru1、Ru2、Ru4、Ru5、D1组成。压敏电阻Ru1用于吸收雷电或中线故障等引起的过电压。当电源电压增大，Ru电阻变小，R5上电压增大当电源电压等于275V时，R5上电压约为1.8V经R4、D1进行触发保护。
电力载波遥控开关电路
电路包括载波发送器和载波接收器。发送器采用555接成多谐振荡器，振荡频率为45KHz。输出载波信号经BG1谐振放大，隔离，通过CX1，CX2耦合到电力线上。
